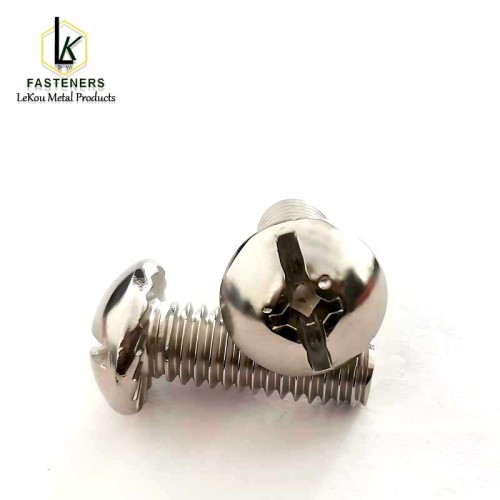

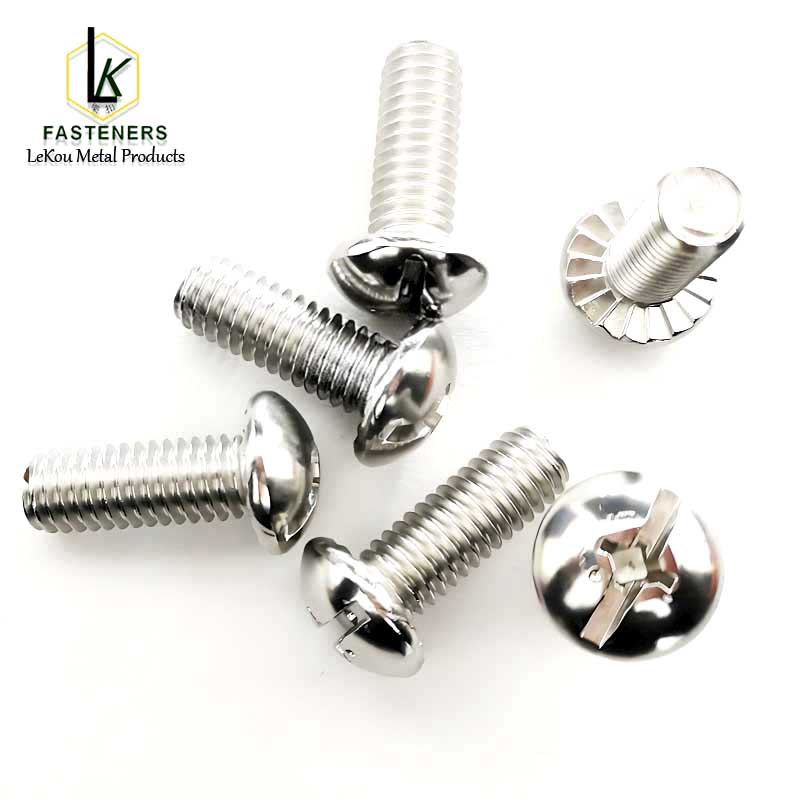

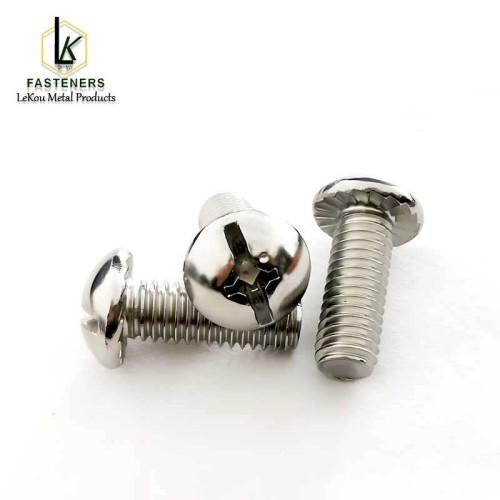

Камбінаваныя шрубы з квадратнай/шліцаванай/крыжападобнай галоўкай

Назва прадукту: машынны шруба з кроквеннай галоўкай

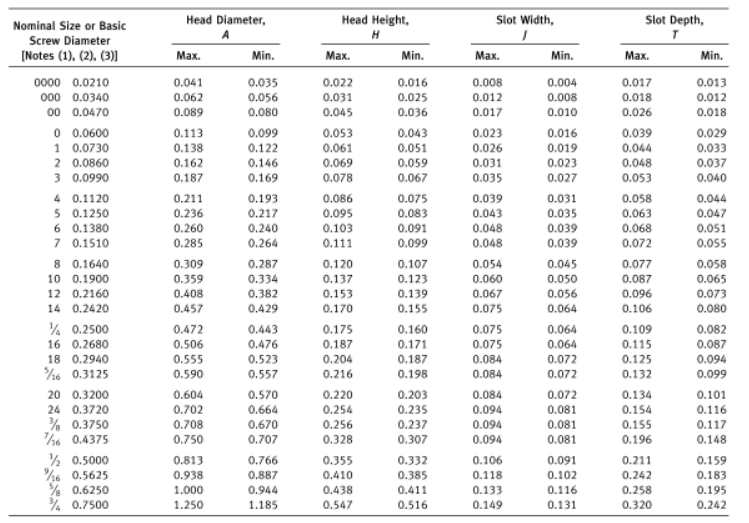

Стандартны памер: усе шрубы адпавядаюць стандарту ASME B 18.6.3 (T35-T36) - 2013

Апісанне прадукту:

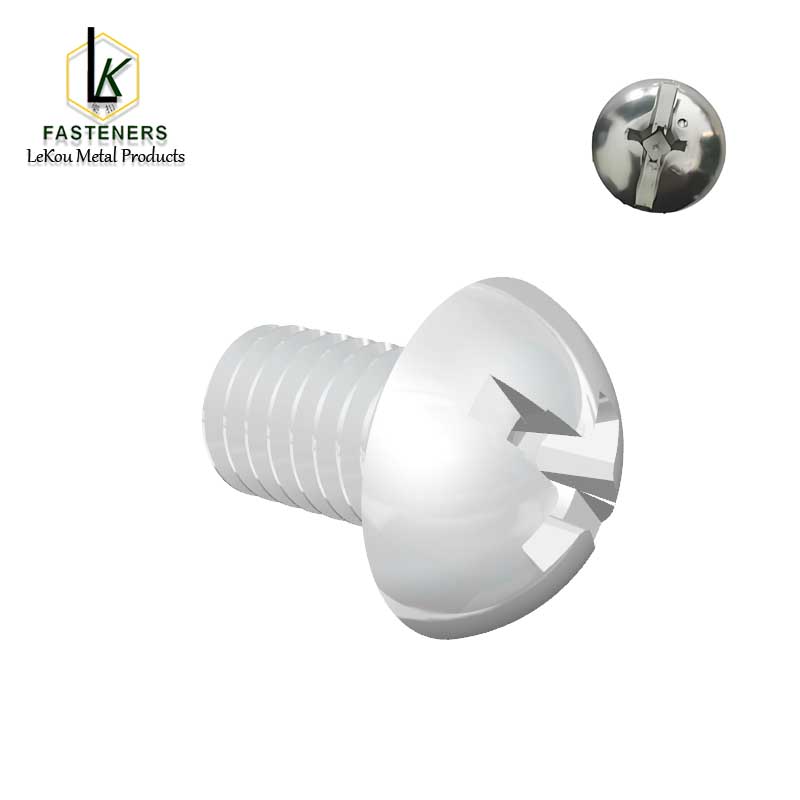

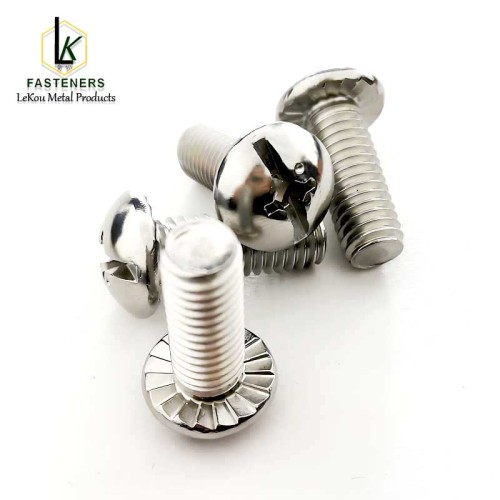

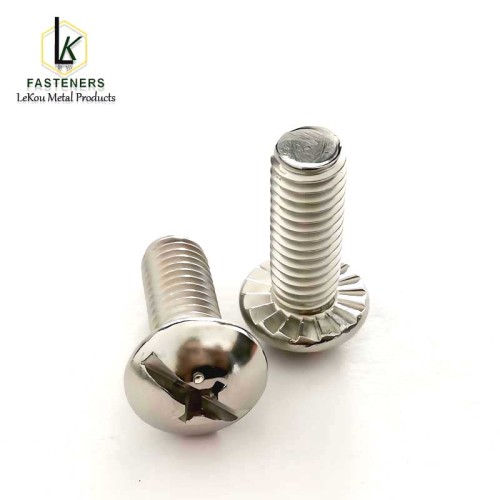

Шрубы з круглай галоўкай з кампазітнай канаўкай (Phillips+ шлиц+квадрат) складаюцца з круглай галоўкі, кампазітных прывадных канавак і зубцоў машыны. Яны маюць рознанакіраваныя кропкі зачаплення, сумяшчальныя з трыма тыпамі універсальных біт і маюць сферычную дугападобную кантактную паверхню. Яны могуць быць зубчастымі або беззубчастымі пад галоўкай, павялічваючы плошчу кантакту, рассейваючы павярхоўны ціск і прадухіляючы парэпанне і дэфармацыю тонкіх і далікатных матэрыялаў. Яны балансуюць знешні выгляд і абарону, з зубчастым тыпам, які ўзмацняе прадухіленне восевага расхіствання. Іх асноўная функцыя - канструкцыя з трыма канаўкамі для зручнага выкарыстання з рознымі бітамі. Аднак важна адзначыць, што пры выкарыстанні кожнай біты паасобку крутоўны момант прываднай канаўкі будзе менш фактычнага крутоўнага моманту. Пры выкарыстанні кампазітнай біты крутоўны момант канаўкі на самай справе будзе большым, чым фактычны крутоўны момант.

прыкладання:

Кампазітныя шрубы з круглай галоўкай з канаўкамі з нержавеючай сталі звычайна выкарыстоўваюцца ў многіх асяроддзях, якія патрабуюць устойлівасці да карозіі, такіх як харчовыя машыны, хімічнае абсталяванне, фітнес-абсталяванне на адкрытым паветры і марскія суда, таму што сам матэрыял валодае антыакісляльнымі і каразійнымі ўласцівасцямі.

Стандарты прадукцыйнасці і матэрыялаў:

Шрубы з патаемнай галоўкай з нержавеючай сталі звычайна вырабляюцца з такіх матэрыялаў, як 304, 316 і 316L. Уласцівасці іх матэрыялаў павінны адпавядаць стандартным спецыфікацыям ASTM F837 для шруб з унутраным шасціграннікам з нержавеючай сталі. Ахоплены тры групы сплаваў з нержавеючай сталі: аўстэнітная група 1 і 2 і мартенсітная група 5. Ахоплены чатыры ўмовы ўласцівасцей: аўстэнітны сплаў груп 1 і 2 у отожженном стане (AF) пры максімум 85 ksi, у двух умовах халоднай апрацоўкі (CW) пры мінімуме 80 ksi (68732625,CW1) пры мінімуме 102 ksi і Мартэнсітны сплаў групы 5 у стане тэрмічнай апрацоўкі (HT) пры 160 ksi мінімум.

Скончыць:

Шрубы з нержавеючай сталі звычайна паліруюцца, чысцяцца і пасівуюцца, што робіць іх прыдатнымі для вільготных і адкрытых умоў. Гэтыя шрубы не будуць іржавець; аднак яны не могуць супрацьстаяць хімічнай карозіі нержавеючай сталі 316. 2. Нержавеючая сталь 18-8 з аксідным пакрыццём у асноўным выкарыстоўваецца для дэталяў, якія патрабуюць эстэтычнай прывабнасці. 3. Нержавеючая сталь 18-8 з PTFE пакрыццём у першую чаргу паляпшае ўласцівую матэрыялу ўстойлівасць да акіслення і карозіі. 4. Высокаўстойлівая да карозіі нержавеючая сталь 316 мае большую ўстойлівасць да карозіі і акіслення, чым нержавеючая сталь 18-8. Гэтыя шрубы часта выкарыстоўваюцца ў суровым надвор'і, марской вадзе і большасці хімічных асяроддзяў. Часам для павелічэння эфекту аслаблення шруб на разьбу наносяцца клеі для аслаблення, такія як нейлонавыя клеі і хімічныя клеі на воднай аснове.

Адлегласць паміж разьбой і дыяметр разьбы:

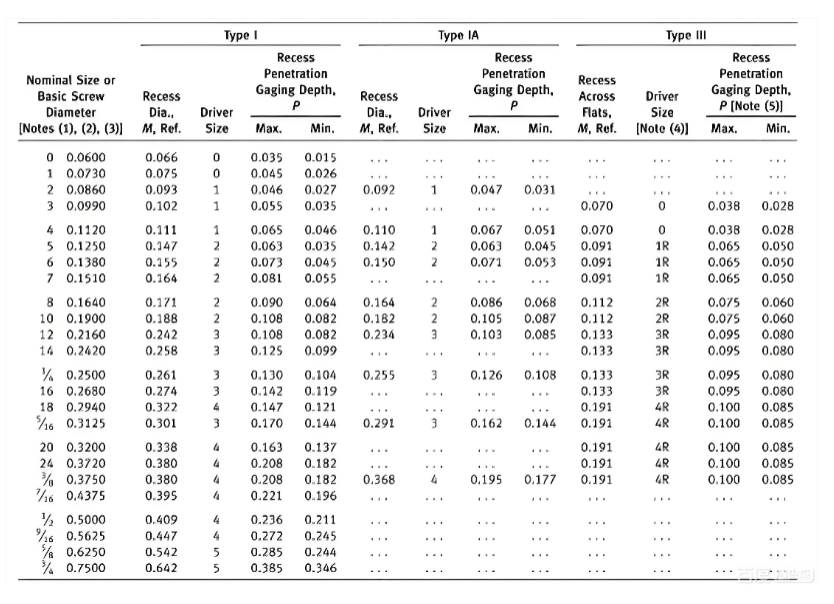

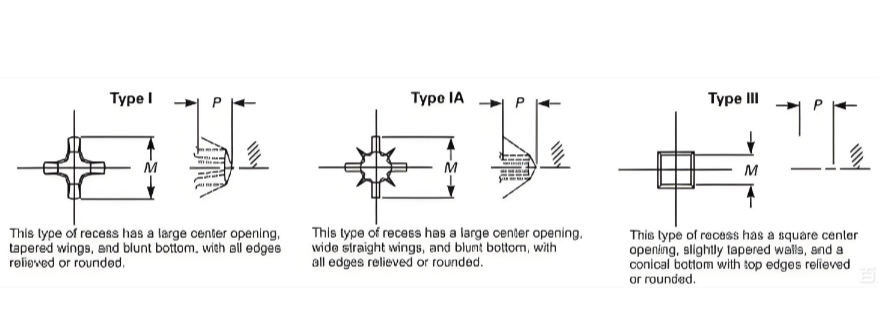

Lock Metal Products прапануе крок разьбы UNC і UNF. Даступныя дыяметры разьбы: 0#, 1#, 2#, 3#, 4#, 5#, 6#, 8#, 10#-24UNC, /12#-24UNC, 1/4-20UNC, 5/16-18UNC, 3/8-16UNC, 7/16-14UNC, 1/2-13UNC, 9/16-12UNC, 5/8-11UNC і 3/4-10UNC. Адпаведныя варыянты з пазамі, папярочнымі і квадратнымі пазамі даступныя ў адпаведнасці з ASME B 18.6.3 (T36). Даўжыня можа дасягаць 10 цаляў. Ніткі, як правіла, суцэльныя або паўніткі, у залежнасці ад выбару кліента.

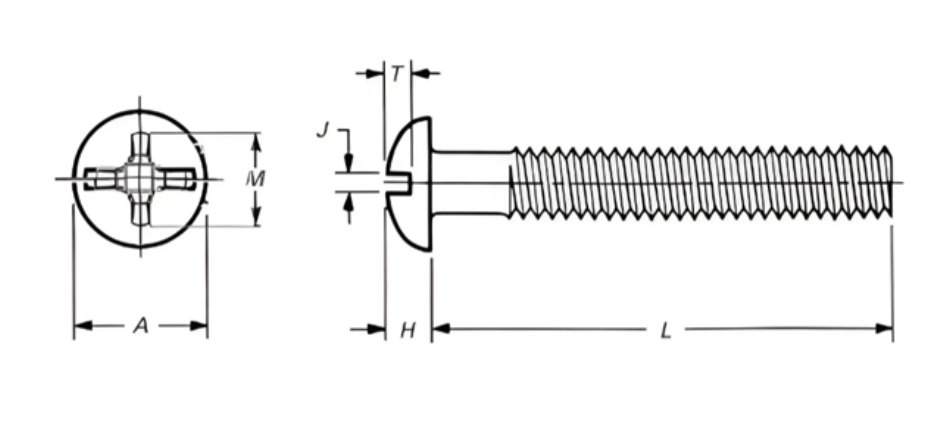

Выявы прадукту:
