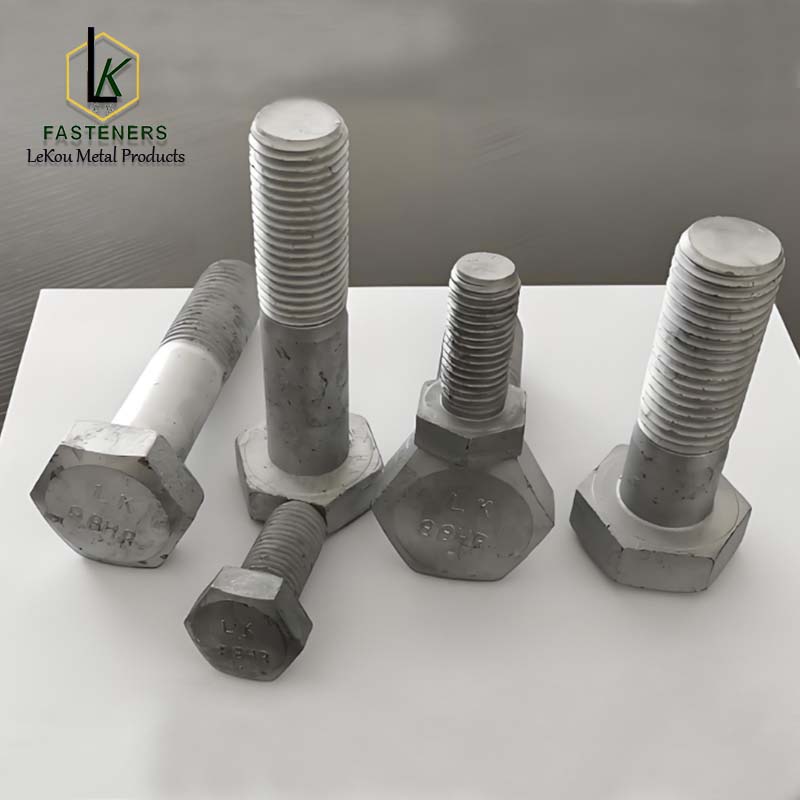

EN14399-3 Высокатрывалыя структурныя цяжкія шасцігранныя балты - сістэма HR

Назва прадукту: Вялікая даўжыня структурных нітаў для папярэдняй нагрузкі, частка 3: сістэма HR

Стандартны памер: усе балты адпавядаюць EN 14399-3:2015

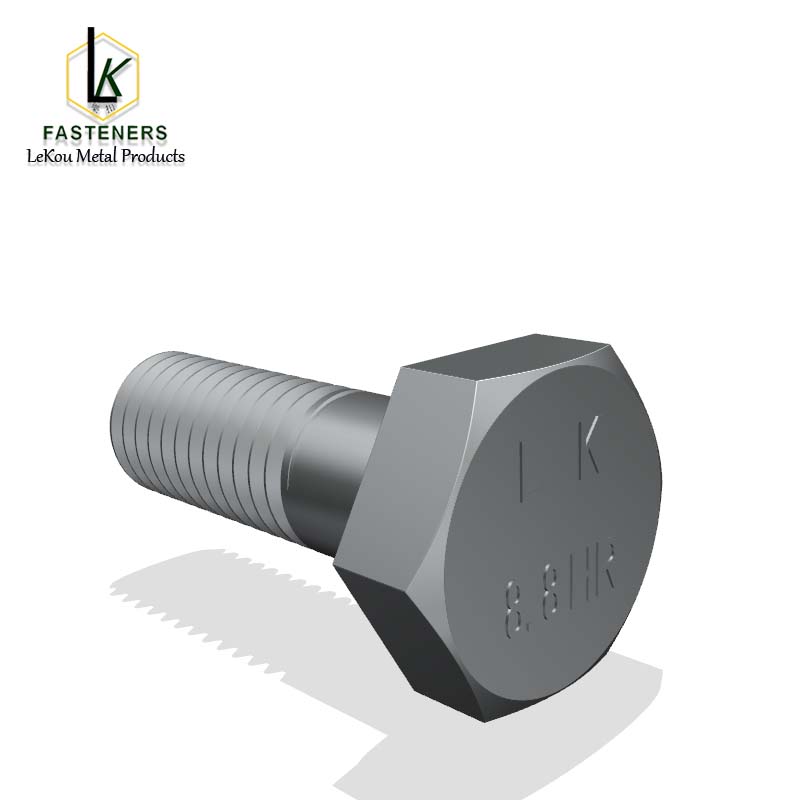

EN14399-3 - гэта тэхнічная спецыфікацыя для высокатрывалых канструктыўных кампанентаў балта для папярэдняй нагрузкі ў стандартах Еўрапейскага Саюза. Ён належыць да трэцяй часткі серыі стандартаў EN14399 і ўяўляе сабой шасцігранны ніт, гайку і шайбу, кампанент сістэмы HR (высокатрывалы ніт). Сістэма HR уключае балты марак 8.8 і 10.9 з адпаведнымі гайкамі класаў 8 і 10. Шайбы могуць спалучацца з плоскімі шайбамі EN14399-5 або шайбамі з фаскай EN14399-6. Галоўка засаўкі пазначана як HR. У параўнанні са стандартам ISO272, шырыня процілеглага боку нітаў M12 і M20 адрэгулявана да 22 мм і 32 мм адпаведна, каб аптымізаваць прадукцыйнасць апрацоўкі і зборкі.

прыкладання:

Гэты тып нітаў у асноўным выкарыстоўваецца для злучэнняў з папярэдняй нагрузкай у сталёвых канструкцыях, такіх як будынкі, масты і ў іншых выпадках, дзе патрабуецца высокая трываласць на разрыў. Тым не менш, забаронена выкарыстоўваць яго ў чыгуначных і зварачных машынах або для нітаў з дыяметрам разьбы менш за M12.

Стандарты матэрыялаў і прадукцыйнасці:

Матэрыял і характарыстыкі нітаў сістэмы HR павінны спалучацца з EN ISO 898-1, а гаек - з ISO898-2.8.8. Цвёрдасць нітаў павінна быць паміж 22-34HRC, з трываласцю на разрыў ≥ 800MP. Цвёрдасць нітаў класа 10,9 павінна складаць 32-39HRC з трываласцю на разрыў ≥ 1000MP.

Фініш:

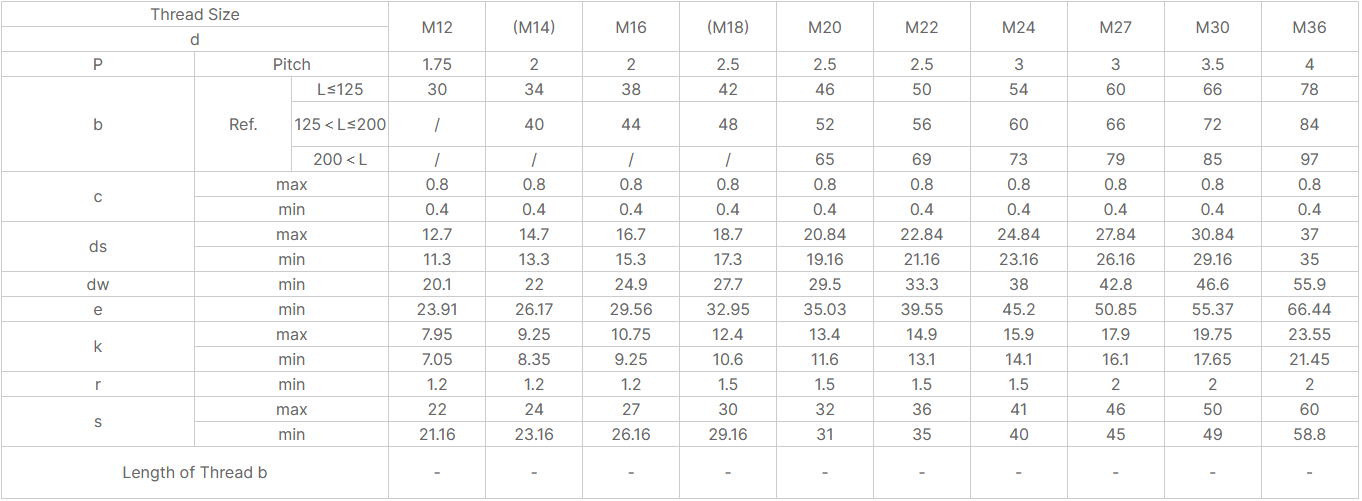

Аксідна-чорны, фасфаціраваны чорны кампазіт з гарачым цынкавым пакрыццём (EN ISO 10684) Адлегласць паміж разьбой і дыяметр разьбы: дыяметр разьбы вагаецца ад M12-M36, даўжыня разьбы вагаецца ад 20 мм да 200 мм.
