DIN961 Балты з шасціграннай галоўкай і дробным крокам з поўнай разьбой

Назва прадукту: DIN961 Балты з шасціграннай галоўкай і дробным крокам з поўнай разьбой
Стандарты памераў: Усе памеры і допускі павінны адпавядаць DIN961-1990
Розніца паміж балтам з шасціграннай галоўкай з дробным зубам DIN961 і IDIN960 заключаецца ў іх структуры разьбы, эксплуатацыйных характарыстыках і сцэнарыях прымянення. З пункту гледжання структуры разьбы, DIN960 прымае канструкцыю з частковай разьбой, што азначае, што хваставік ніта мае гладкі ўчастак без разьбы. Калі даўжыня ніта L ≤ 125 мм, даўжыня разьбы фіксуецца на 22 мм; калі 125 мм ＜ L ≤ 200 мм, даўжыня ніткі складае 32 мм; калі L > 200 мм, даўжыня ніткі складае 42 мм. Гэтая канструкцыя дазваляе хваставіку без разьбы непасрэдна супрацьстаяць сілам зруху, зніжаючы канцэнтрацыю напружання ў разьбе і добра працуючы ў тоўстых злучэннях (напрыклад, станінах станкоў і сталёвых бэльках моста). Яго стойкасць да стомленасці павялічана больш чым на 35% у параўнанні з балтамі з поўнай разьбой. DIN961 - гэта цалкам разьбовая канструкцыя з разьбой, якая цягнецца да галоўкі ніта, прыдатная для танкасценных кампанентаў або сцэнарыяў, якія патрабуюць зачаплення на поўную даўжыню, такіх як пучкі цеплаабменнікаў з алюмініевага сплаву і дакладныя злучэнні кампанентаў электронных прылад. Гэта забяспечвае раўнамернае напружанне кожнай ніткі і пазбягае лакальнай перагрузкі. З пункту гледжання адрозненняў у прадукцыйнасці, дыяметр стрыжня без разьбы DIN960 на 0,2-0,5 мм больш, чым у DIN961 (напрыклад, спецыфікацыя M20, дыяметр стрыжня DIN960 19,67 мм, дыяметр стрыжня DIN961 19,17 мм), што прыводзіць да больш высокай трываласці на зрух і лепшай эфектыўнасці супраць расхіствання ў вібрацыйных асяроддзях; Выпрабаванне рэдуктара ветравой турбіны паказала, што крутоўны момант адкручвання DIN960 пры вібрацыі 10 Гц на 28% вышэй, чым у DIN961. DIN961 з поўнай разьбой забяспечвае больш раўнамерную перадачу восевага нацяжэння і падыходзіць для прыкладанняў, якія патрабуюць высокадакладнай папярэдняй зацяжкі.

Характарыстыкі нітаў з дробнымі зубцамі:
1. трохі меншая статычная апорная здольнасць, але раўнамернае размеркаванне напружання, памяншаючы канцэнтрацыю напружання пры вібрацыі асяроддзя; 2. выдатная самафіксацыя, большае трэнне, моцная здольнасць да расхіствання; 3. высокі кошт, строгія патрабаванні да дакладнасці апрацоўкі.

прыкладання:
Балты з шасціграннай галоўкай з тонкімі зубцамі ў асноўным выкарыстоўваюцца ў дакладных прыборах (такіх як датчыкі), кампанентах рухавікоў, электронных прыладах і іншых прыладах, якія патрабуюць моцнай абароны ад расхіствання і тонкай налады.

Стандарты прадукцыйнасці і матэрыялаў:
Стандарт механічных характарыстык для нітаў з вугляродзістай і легаванай сталі DIN961 са знешнімі шасціграннымі зубцамі спасылаецца на ISO 898-1, які ўключае хімічны склад, механічныя ўласцівасці і маркіроўку балтаў. Узроўні прадукцыйнасці звычайна класіфікуюцца як клас 5.6, клас 8.8, клас 10.9, клас 12.9. Хімічны склад і прадукцыйнасць нержавеючай сталі павінны адносіцца да DIN267, частка 11, а ўзроўні прадукцыйнасці класіфікуюцца як A2-50, A4-50, A2-70, A4-70, A4-80 і г.д.

Фініш:
Мы можам забяспечыць паліроўку і ачыстку нержавеючай сталі, пасівацыю, электрафарэз, PTFE, фарбу для выпечкі, чорны цынк і г.д.

Адлегласць паміж разьбой і дыяметр разьбы:
Для разьбовага інтэрвалу даступныя грубы інтэрвал паміж ніткамі, тонкі інтэрвал паміж ніткамі, вельмі дробны інтэрвал паміж ніткамі. Даступны дыяметр разьбы ад M8-M52, а даўжыня балта можа дасягаць 500 мм

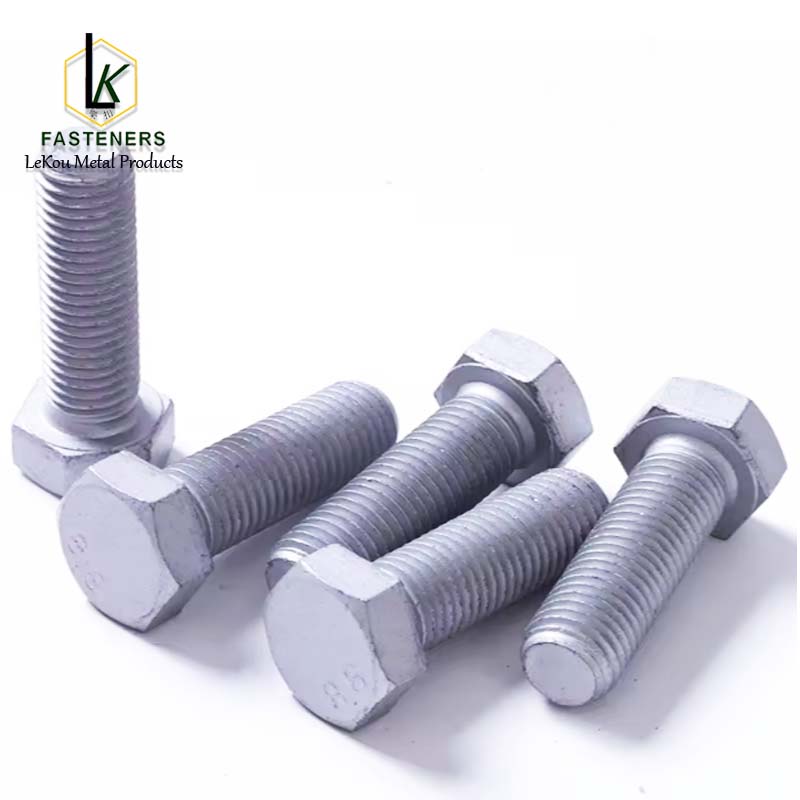

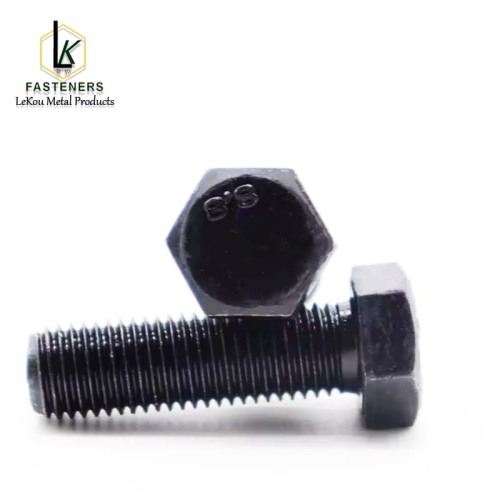

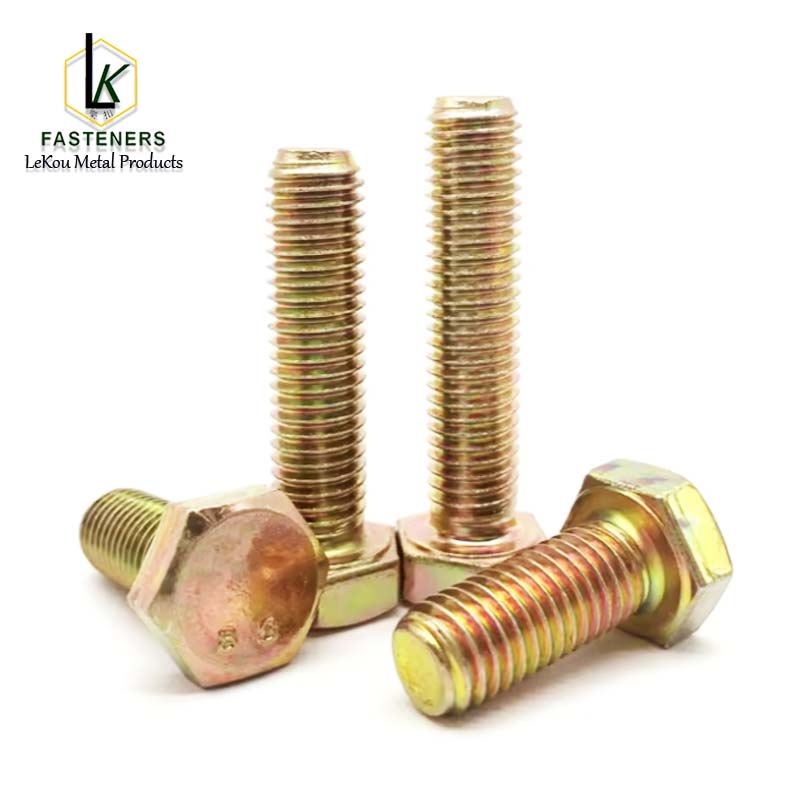

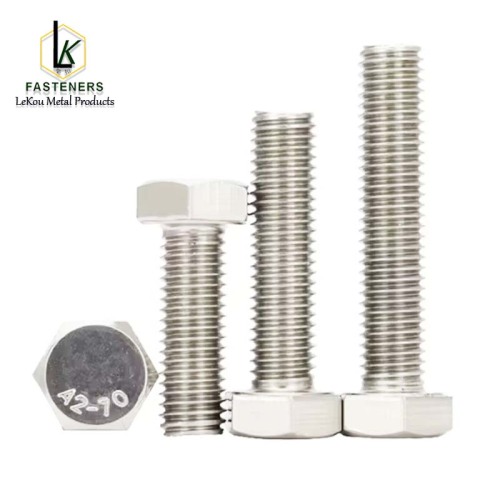

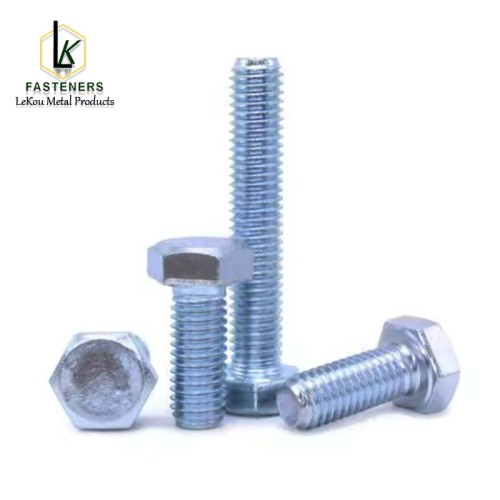

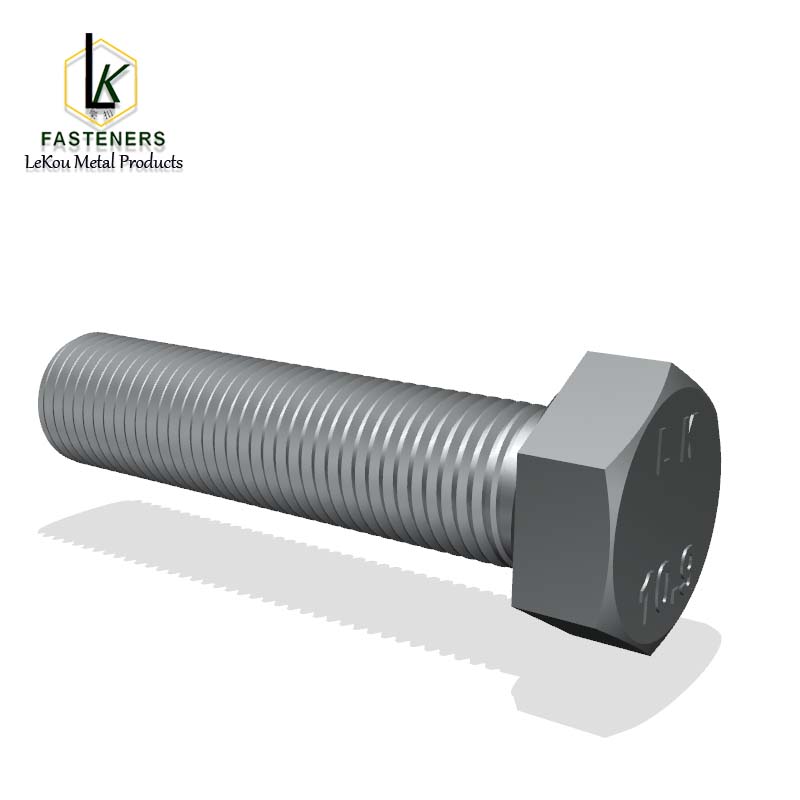

Выявы прадукту:

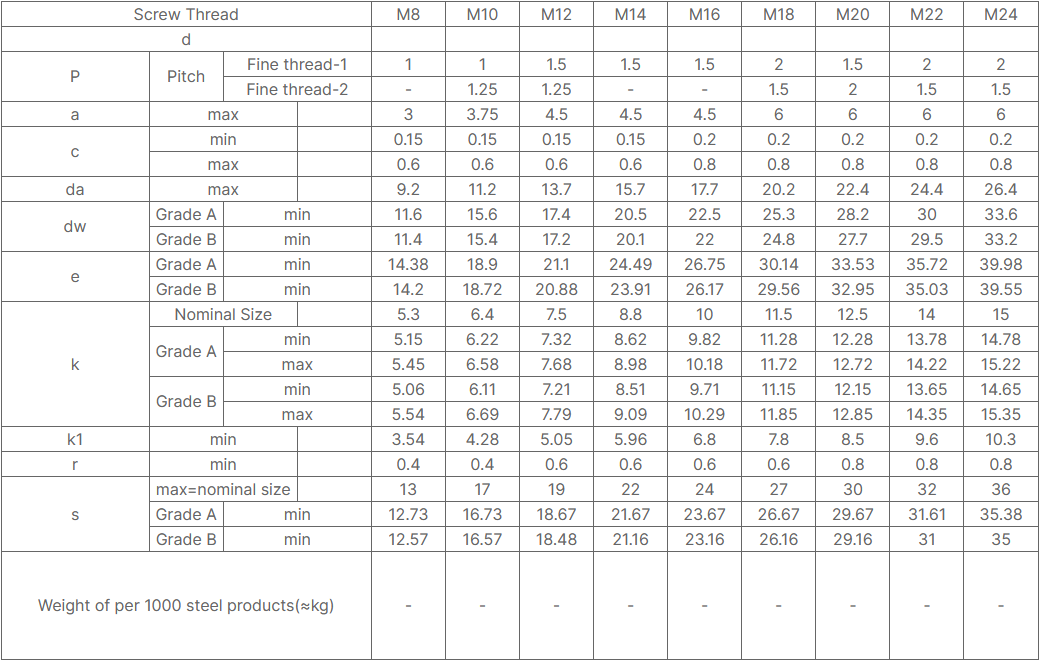

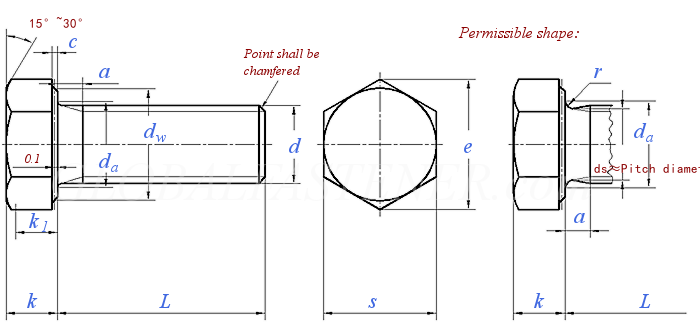

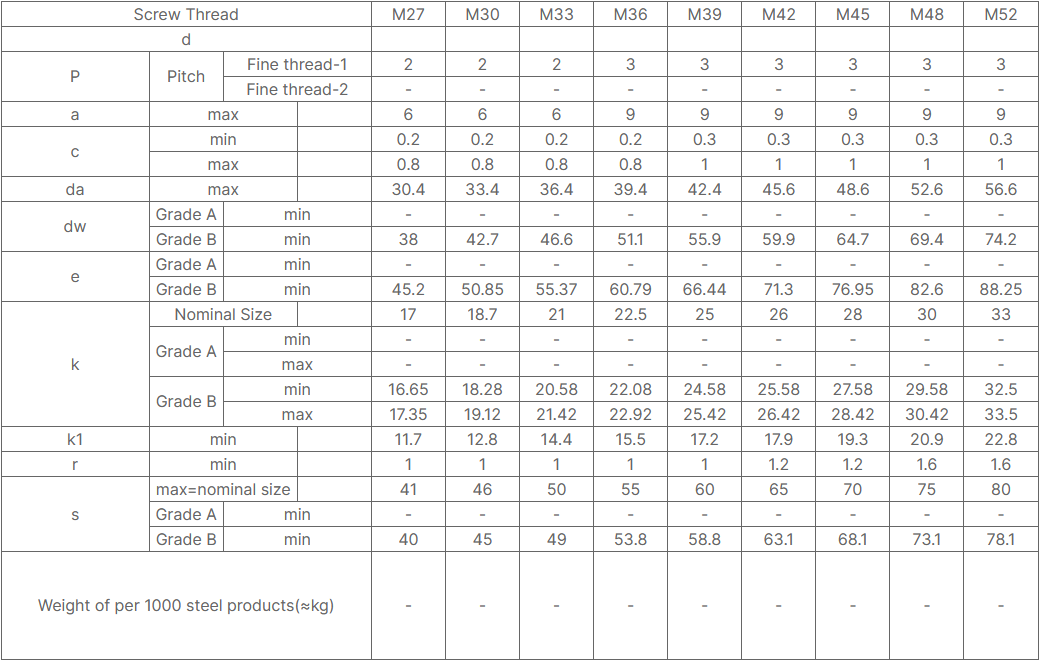

Памеры прадукту:
