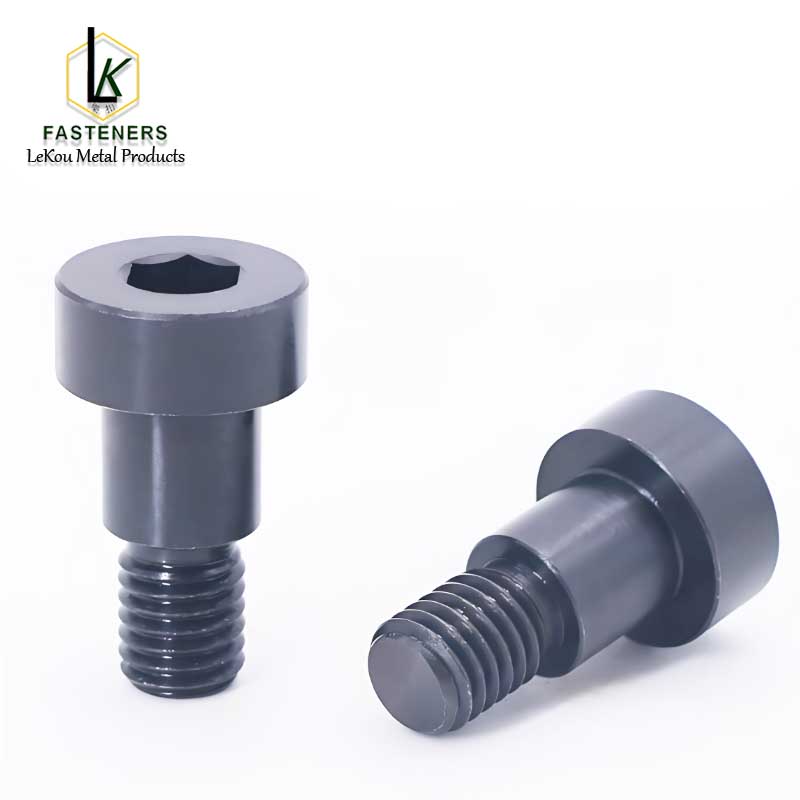

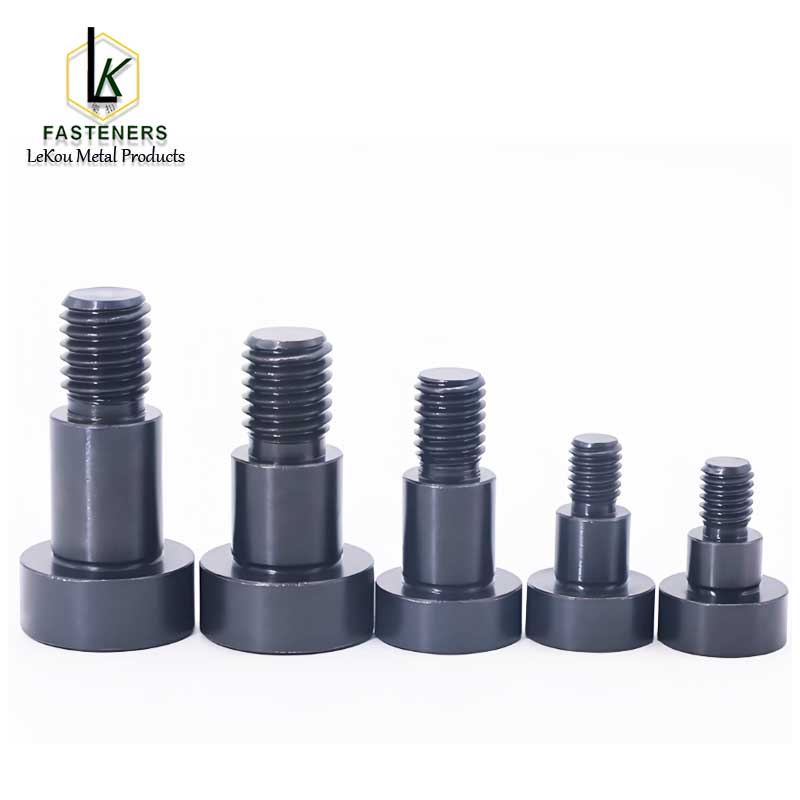

Шрубы з шасціграннай галоўкай з легаванай сталі

Назва прадукту: шрубы з шасціграннай галоўкай з легаванай сталі

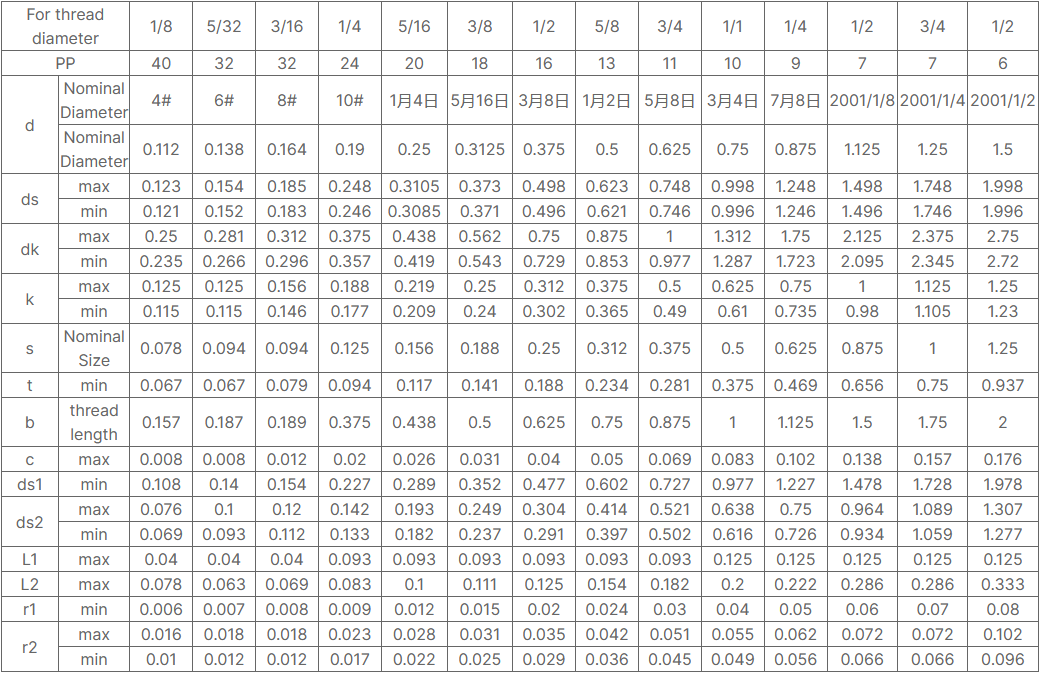

Стандартны памер: усе балты адпавядаюць ASME B 18.3 (T13) -2012

Шрубы з унутранай шасціграннай галоўкай - гэта дакладны крапеж, які аб'ядноўвае функцыі пазіцыянавання, абмежавання і мацавання. Ён складаецца з цыліндрычнай галоўкі, пляча вала і разьбовага канца. Дыяметр пляча вала большы за дыяметр разьбы, і роля пляча вала можа забяспечыць большую апорную плошчу, каб вытрымліваць больш высокія нагрузкі на расцяжэнне, сціск і крутоўны момант. Дакладнасць вырабу звычайна высокая, што можа забяспечыць дакладнасць і стабільнасць злучэння. Для паляпшэння гладкасці і зносаўстойлівасці злучэння паверхня паліруецца. Дыферэнцыраваная канструкцыя шрубы з плячом вала эфектыўна вырашае праблемы традыцыйных шруб, схільных да паслаблення і недастатковай дакладнасці пазіцыянавання. Метад вымярэння даўжыні - даўжыня аптычнага стрыжня ніжэй галавы. Унікальная структура шрубы з плячом надзяляе яе двума асноўнымі перавагамі: дакладнае пазіцыянаванне: дыяпазон допуску дыяметра стрыжня звычайна строга кантралюецца, каб забяспечыць канцэнтрычнасць восі адтулін дэталі падчас зборкі, што робіць яго прыдатным для сітуацый, якія патрабуюць дакладнага навядзення (напрыклад, фіксацыі падшыпнікаў). Супраць зруху і вібрацыі: аголеная секцыя стрыжня нясе радыяльныя сілы, а разьбовая секцыя забяспечвае толькі восевую фіксацыю. Падзел сілавых рэжымаў значна павышае надзейнасць злучэння

прыкладання:

Шрубы з заплечыкамі шырока выкарыстоўваюцца ў кантролі формы: у форме з трыма пласцінамі шрубы з заплечыкамі спалучаюцца з цягавымі стрыжнямі нітаў, каб дакладна кантраляваць ход адкрыцця формы паміж фіксаванай сядзельнай пласцінай формы, націскной пласцінай канала патоку і фіксаваным шаблонам формы. Дэталі вала фіксуюцца як шарнірныя або накіроўвалыя рэйкі, якія выкарыстоўваюцца для фіксацыі частак вала, такіх як шківы, шасцярні, размеркавальныя валы, падшыпнікі і г.д., каб прадухіліць восевы рух. Абмежаванне і абарона: плячо вала можа абмежаваць глыбіню ўвядзення шрубы, пазбягаючы пашкоджання злучальных кампанентаў з-за празмернага зацягвання, асабліва падыходзіць для сцэнарыяў, калі месца абмежавана або патрабуецца дакладная ўстаноўка.

Стандарты прадукцыйнасці і матэрыялаў:

Стандарты матэрыялаў і эксплуатацыйных характарыстык для высокатрывалых нітаў з плечавым упорам спасылаюцца на ASTM A574. Матэрыял - гэта ў асноўным легаваная сталь, такая як ASTM A574 клас 4140, ASTM A574 клас 4142 і г.д., з трываласцю на разрыў 1240 МПа і цвёрдасцю 37HRC-45HRC.

Скончыць:

З-за сваёй высокатрывалай маркі легаванай сталі ў асноўным выкарыстоўваецца аксідацыйнае чарненне. Аднак у некаторых асаблівых умовах, дзе патрабуецца цынкаванне, устойлівае да акіслення, апрацоўка выцясненнем вадароду выкарыстоўваецца пасля цынкавання, каб прадухіліць вадародную далікатнасць падчас выкарыстання. У некаторых прадуктах з патрабаваннямі да знешняга выгляду выкарыстоўваецца электрафарэтычная тэхналогія нанясення чорнага пакрыцця, і для апрацоўкі паверхні цынкава-нікелевага сплаву можна выкарыстоўваць тэставанне з высокім утрыманнем солі.

Адлегласць паміж разьбой і дыяметр разьбы:

Інтэрвал разьбы, які могуць забяспечыць металічныя вырабы LeKou, - гэта UNC, UNF у дыяпазоне ад 4 #, 5 #, 6 #, 8 #, 10 # -24 UNC、/12#-24UNC,1/4-20UNC、5/16-18UNC、3/8-16UNC、7/16-14UNC、1/2-13UNC、9/16-12UNC、5/8-11UNC、3 /4-10UNC、7/8-9UNC、1"-8UNC、1-1/8-7UNC、1-1/4-7UNC、1-1/2-6UNC、1-5/8-6UNC、1-3/4-6UNC、2"-4,5UNC Ніткі звычайна маюць поўную або палову разьбы, у залежнасці ад выбару кліента.
