Шрубы Phillips з плоскай патаемнай галоўкай з нержавеючай сталі

Назва прадукту: машынныя шрубы Phillips з плоскай галоўкай

Стандартны памер: усе шрубы адпавядаюць стандарту ASME B 18.6.3 (T2-I/T2-IA) -2013

Край галоўкі машынных шруб Phillips з плоскай галоўкай закруглены або плоскі. Плоская патайная галоўка мае плоскую верхнюю паверхню і канічную апорную паверхню з вуглом галоўкі для аднаго стылю прыблізна 82°. Неабходна зарэзерваваць адтуліну з патайнай галоўкай на ўсталявальным прадукце, і варта адзначыць, што вугал адтуліны з патайнай галоўкай павінен адпавядаць вуглу 82 градусы выкарыстоўванага шрубы, у адваротным выпадку галоўка шрубы не можа закруціцца. апусціцеся ў адведзенае адтуліну прадукту, і паверхня будзе выступаць. Даўжыня разьбы механічных шруб: 1. Калі спецыфікацыя разьбы ≤ 5 #: намінальная даўжыня ≤ у 3 разы перавышае намінальны дыяметр, гэта павінен быць выраб з поўнай разьбой, а адлегласць пляча разьбы пад галоўкай павінна быць ≤ 1 кроку. Для намінальных даўжынь больш чым у 3 разы перавышае намінальны дыяметр да 1-1/8 цалі, максімальна дапушчальная адлегласць ад галавы да пляча не больш чым у 2 разы перавышае крок. Калі не пазначана іншае, мінімальная даўжыня разьбы для доўгіх шруб складае 1 цаля. 2. Тэхнічныя характарыстыкі разьбы ≥ 6 #: вырабы з намінальнай даўжынёй ≤ у 3 разы больш намінальнага дыяметра павінны мець поўную разьбу, а адлегласць пляча разьбы пад галоўкай павінна быць ≤ 1 кроку. Калі намінальная даўжыня больш чым у 3 разы перавышае намінальны дыяметр і складае 2 цалі, максімальна дапушчальная адлегласць да плеча разьбы пад галоўкай не павінна перавышаць крок у 2 разы. Калі не пазначана іншае, мінімальная даўжыня разьбы для доўгіх шруб складае 1,5 цалі.

прыкладання:

Шрубы з папярочнай патайнай машынай з нержавеючай сталі 304 валодаюць характарыстыкамі ўстойлівасці да карозіі і даўгавечнасці, падыходзяць для выкарыстання ў вільготным асяроддзі і маюць роўную паверхню пасля ўстаноўкі без шкоды для эстэтыкі. шрубы з патайнай галавой у асноўным выкарыстоўваюцца ў сцэнарыях, якія патрабуюць роўнай паверхні, такіх як энергетычнае абсталяванне, электроннае абсталяванне, бытавая тэхніка, лічбавая прадукцыя, механічнае абсталяванне, гідратэхніка і дэкаратыўная канструкцыя. Функцыя шматразовай разборкі таксама робіць яго асабліва прыдатным для выпадкаў, калі патрабуецца частае абслугоўванне

Стандарты прадукцыйнасці і матэрыялаў:

Звычайна шрубы з папярочнай патайнай галоўкай з нержавеючай сталі вырабляюцца з такіх матэрыялаў, як 304, 316, 316L і г.д., і іх матэрыялы і ўласцівасці павінны адносіцца да стандартных спецыфікацый ASTM F837 для шруб з шасціграннай галоўкай з нержавеючай сталі. Да трох груп сплаваў нержавеючай сталі адносяцца аўстенітная група 1 і 2 і мартенсітная група 5.

Ахоплены чатыры ўмовы ўласцівасцей: аўстэнітныя сплавы груп l і 2 у отожженном стане (AF) пры максімум 85 ksi, у двух умовах халоднай апрацоўкі (CW) пры 80 ksi, (68677480, CWl) пры мінімуме 102 ksi, і мартенсит AlloyGroup 5 у стане тэрмічнай апрацоўкі (HT) пры 160 ksi. мінімум.

Скончыць:

Нержавеючая сталь звычайна паліруецца, чысціцца і пасівуецца, што робіць яе прыдатнай для вільготных і адкрытых умоў. Гэтыя шрубы не іржавеюць, але яны не могуць дасягнуць такой устойлівасці да хімічнай карозіі, якую можа вытрымаць нержавеючая сталь 316. 2. Нержавеючая сталь з чорным аксідам 18-8 у асноўным патрабуецца для задавальнення патрабаванняў да вонкавага выгляду дэталяў. 3. Пакрыццё PTEF на нержавеючай сталі 18-8 у асноўным павялічвае ўласныя недахопы матэрыялу з пункту гледжання ўстойлівасці да акіслення і ўстойлівасці да карозіі. 4. Матэрыял з высокай каразійнай устойлівасцю, нержавеючая сталь 316, мае большую ўстойлівасць да карозіі і акісленню, чым матэрыял з нержавеючай сталі 18-8. Гэтыя тыпы шруб у асноўным выкарыстоўваюцца ў суровым надвор'і, марской вадзе і большасці хімічных асяроддзяў. Часам для ўзмацнення рэлаксацыйнага эфекту шруб на разьбу шруб таксама наносіцца рэлаксацыйны клей, напрыклад нейлонавы клей і хімічны клей на воднай аснове.

Адлегласць паміж разьбой і дыяметр разьбы:

Адлегласць паміж разьбой, якую могуць забяспечыць металічныя вырабы LeKou, складае UNC, а дыяметр разьбы: 0 #, 1 #, 2 #, 3 #, 4 #, 5 #, 6 #, 8 #, 10 # -24 UNC、/12#-24UNC,1/4-20UNC、5/16-18UNC、3/8-16UNC、7/16-14UNC、1/2-13UNC、9/16-12UNC、5/8-11UNC、3/4-10UNC， адпаведны нумар разеткі і памер драйвера гэта: Разетка №0, Разетка №1, Разетка №2, Разетка №3, Разетка №4, Разетка №5. Даўжыня можа дасягаць 10 цаляў, а разьба звычайна бывае поўнай або паўніткай, у залежнасці ад выбару кліента.

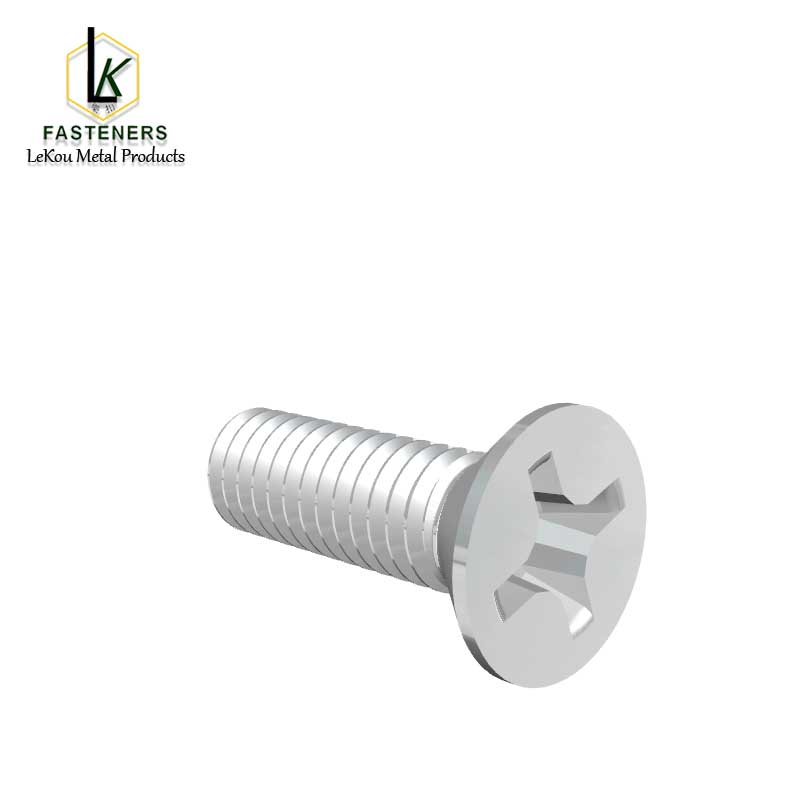

Выявы прадукту:

Памеры прадукту:
