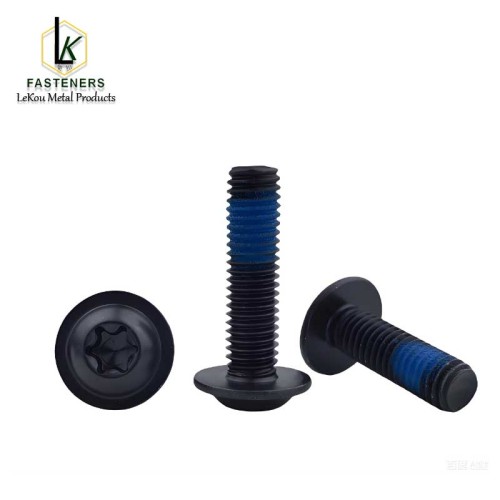

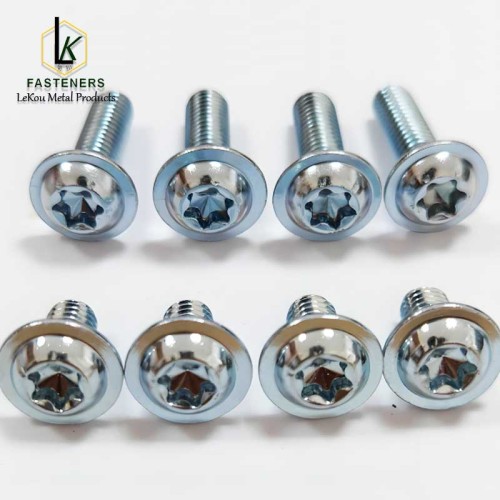

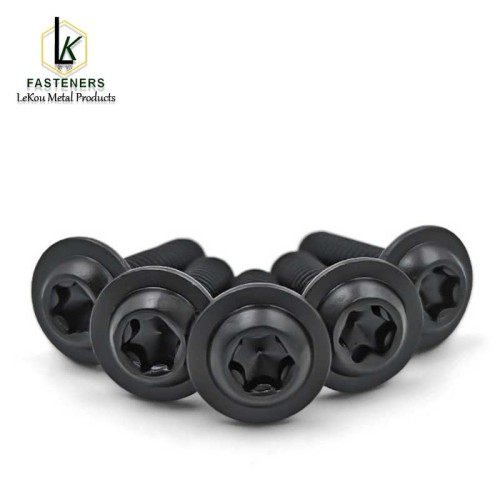

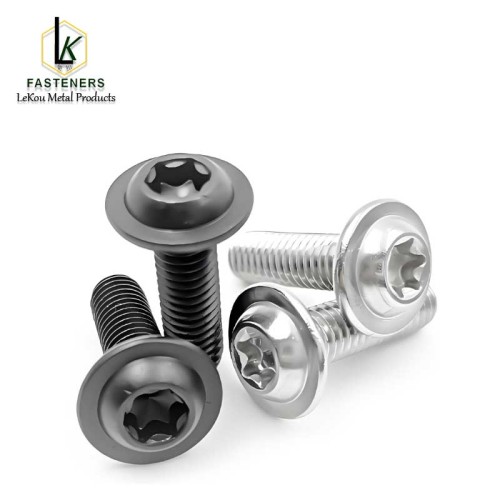

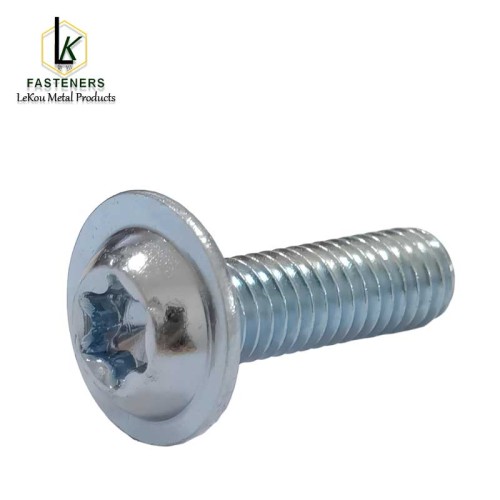

Машынныя шрубы Torx з круглай шайбай і вугляродзістай сталі

Назва прадукту: шрубы Torx з круглай галоўкай і прарэзам

Стандарт памераў: усе балты адпавядаюць стандарту ASME ASME B 18.6.3 (T39-VI) - 2013

Шруба з круглай галоўкай Torx і шайбай у параўнанні са звычайным шрубам з круглай галоўкай Torx мае дадатковую інтэграваную шайбу з халоднай кавання (пракладку). Star Slot можа перадаваць большы крутоўны момант, чым Phillips або шчылінны слот, і інструмент менш схільны да слізгацення, што эфектыўна прадухіляе праблемы са слізгаценнем разьбы і павышае эфектыўнасць ўстаноўкі і надзейнасць злучэння. Паўсферычная галоўка забяспечвае вялікую плошчу кантакту, рассейваючы мясцовае напружанне. Убудаваная шайба пад круглай галоўкай значна павялічвае плошчу кантакту з падлучаным кампанентам, тым самым зніжаючы ціск блока, прадухіляючы паверхню мяккіх матэрыялаў (такіх як пластык, дрэва, тонкія металічныя пласціны) ад раздушвання або ўвагнутасці. Гэта можа павялічыць плошчу, якая вытрымлівае нагрузку, прадухіліць расхістванне і абараніць паверхню злучанага кампанента. Функцыя холоднокованой інтэграванай шайбы заключаецца ў наступным: не трэба асобна рыхтаваць і размяшчаць плоскія шайбы або спружынныя шайбы, памяншаючы колькасць дэталяў і этапы зборкі. Ён асабліва падыходзіць для аўтаматызаваных вытворчых ліній і сцэнарыяў тэхнічнага абслугоўвання, якія патрабуюць частай разборкі і зборкі.

прыкладання:

Шрубы з шасціграннай круглай шайбай і шайбай звычайна выкарыстоўваюцца ў аўтамабільных кампанентах, маторным абсталяванні, прамысловых машынах, унутраных структурах электронных вырабаў і іншых асяроддзях, дзе існуе вібрацыя або патрабуецца высокая надзейнасць.

Стандарты прадукцыйнасці і матэрыялаў:

Для шруб Torx з вугляродзістай і легаванай сталі з шайбамі ў розных сцэнарыях выкарыстання спасылаюцца на розныя стандарты прадукцыйнасці, такія як SAE J429 «Патрабаванні да механічных і матэрыяльных характарыстык для крапежных дэталяў з вонкавай разьбой» і ASTM 574 «Стандартная спецыфікацыя для шруб з унутранай галоўкай з унутранай галоўкай з легаванай сталі». Як правіла, асноўным эталонам з'яўляецца альбо шруба Torx, альбо спецыфікацыі, прадугледжаныя ў ASME B 18.6.3. 1. Вугляродзістай сталі - незакаленная. Калі не пазначана іншае, машынныя шрубы павінны вырабляцца з нізкавугляродзістай сталі, якая не прайшла тэрмічную апрацоўку, напрыклад маркі ад 1006 да 1022, з цвёрдасцю па Роквеллу B69-100. 2. Вугляродзістай сталі - загартаваная і загартаваная. Калі вы выбіраеце загартаваныя машынныя шрубы, яны павінны быць выраблены з нізкавугляродзістай або сярэдневугляродзістай сталі, напрыклад, марак 1018-1038, з утрыманнем бору або без яго, з дасягненнем цвёрдасці па Роквеллу 25-38HRC шляхам загартоўкі.

Скончыць:

Калі матэрыял фарміруецца шляхам халоднай высадкі з вугляродзістай сталі, а затым загартоўваецца і адпускаецца, і яго цвёрдасць па Роквеллу ніжэй за 32HRC, да шруб можна прымяніць апрацоўку паверхні, напрыклад, чорны цынк, жоўты цынк, блакітны цынк, цынкава-нікелевы сплаў і г.д. Акрамя таго, даступная акісляльная апрацоўка чарнення. Калі цвёрдасць па Роквеллу перавышае 33HRC, рэкамендуецца выкарыстоўваць акісляльнае чарненне і апрацоўку цынкава-алюмініевым пакрыццём. Калі патрабуецца апрацоўка цынкам, апрацаваныя шрубы павінны быць выдалены вадародам, каб прадухіліць вадародную далікатнасць падчас выкарыстання.

Крок разьбы і дыяметр разьбы: Lokko Metal Products можа забяспечыць крок разьбы UNC і UNF. Даступныя дыяметры разьбы: 2#, 3#, 4#, 5#, 6#, 8#, 10#-24UNC, /12#-24UNC, 1/4-20UNC, 5/16-18UNC, 3/8-16UNC, 7/16-14UNC і 1/2-13UNC. Даўжыня можа дасягаць 8 сантыметраў. Ніткі, як правіла, поўныя ніткі або паловы нітак, у залежнасці ад выбару кліента.
