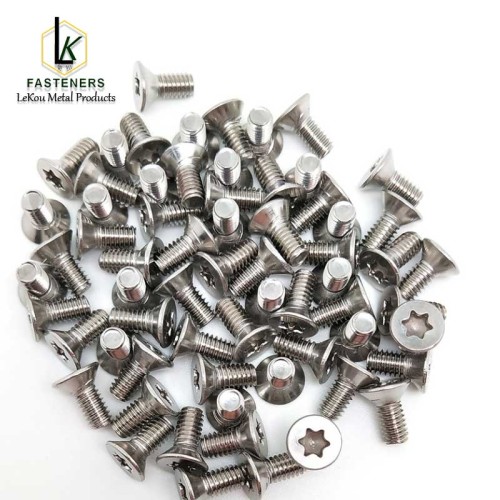

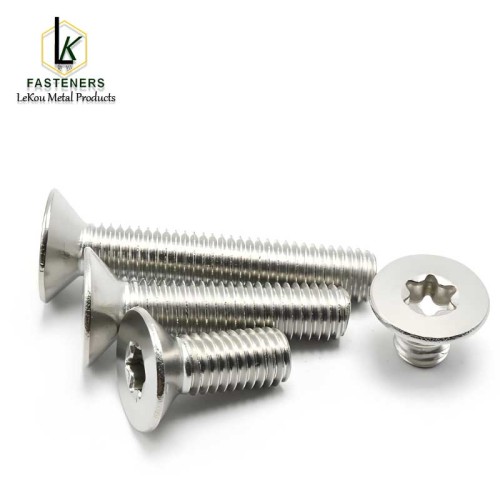

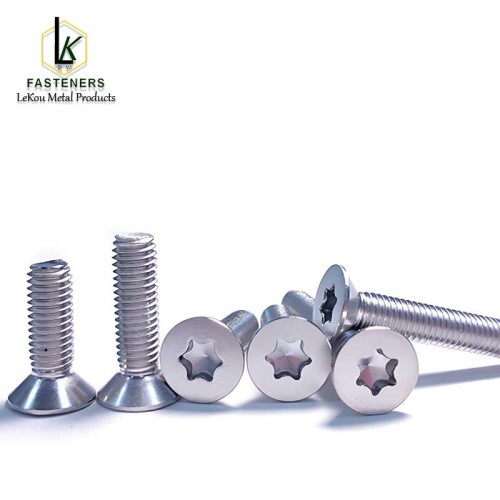

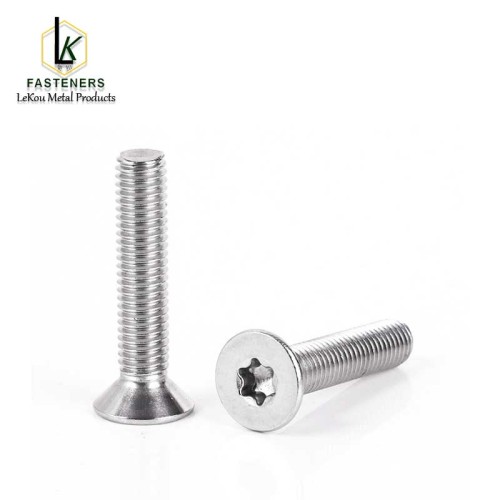

Шрубы з унутраным ключом Torx са сталёвай галоўкай

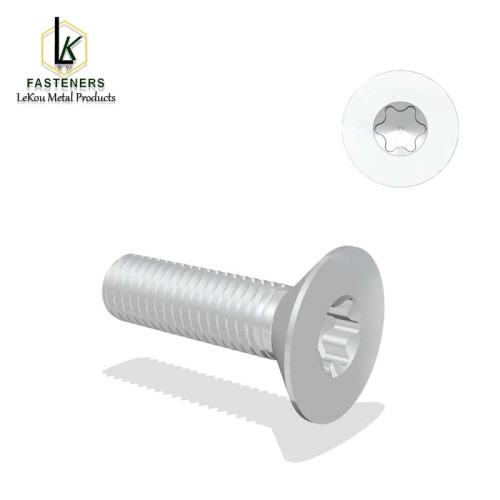

Назва прадукту: шруба з круглай галоўкай Torx

Стандарт памераў: усе балты адпавядаюць стандарту ASME B 18.6.3

Структура шрубы з круглай галоўкай Torx і шрубы з гранічнай галоўкай з унутраным ключом вельмі падобная, а галоўнае адрозненне заключаецца ў слоце для прывада. Слот для прывада галоўкі Torx Button Head нагадвае форму квінкунса або зоркі. Пры закручванні для закручвання шрубы патрабуецца біт Torx (напрыклад, памераў 5/16 і 3/8, адпаведна T40 і T45). У параўнанні з шрубамі з тарцавальнай галоўкай, шрубы Torx маюць большую плошчу кантакту на выгнутай паверхні шчыліны, што прыводзіць да больш моцнага трэння, большай эфектыўнасці, раўнамернага размеркавання напружання, зніжэння патэнцыйна пашкоджвальнай радыяльнай сілы і лепшай здольнасці супраць расслаення. Яны больш падыходзяць для прымянення з высокім крутоўным момантам, чым шрубы з шасціграннай галоўкай. Акрамя таго, з-за спецыфікі біт Torx, слот quincunx забяспечвае пэўную ступень абароны ад крадзяжу. Метад вымярэння для шруб такі ж, як і для шруб з шасціграннай галоўкай, пачынаючы знізу галоўкі.

прыкладання:

Высокатрывалыя шрубы Torx Plus з круглай галоўкай звычайна выкарыстоўваюцца ў аўтамабільнай прамысловасці з-за іх трываласці і высокай прадукцыйнасці крутоўнага моманту канструкцыі слота, напрыклад, для мацавання блока рухавіка і ўстаноўкі ўнутранай ашалёўкі. Яны таксама шырока выкарыстоўваюцца ў прамысловым абсталяванні, напрыклад, для злучэння лопасцей ветраных турбін і зборкі цяжкіх машын, сярод іншага.

Стандарты прадукцыйнасці і матэрыялаў:

Неабходна спасылацца на стандарт ASTM F835 для кнопак з унутраным ключом і шруб з плоскай патаемнай галоўкай з легаванай сталі. Асноўным матэрыялам выбару павінна быць легаваная сталь. Пасля халоднай высадкі прадукт праходзіць працэсы загартоўкі і адпуску, якія могуць палепшыць яго механічныя ўласцівасці, дасягнуўшы трываласці на разрыў больш за 145Ksi і цвёрдасці па Роквеллу 39-44HRC. Для канкрэтных дадатковых параметраў можна звярнуцца да стандарту F838.

Скончыць:

З-за высокай цвёрдасці такіх шруб пасля тэрмічнай апрацоўкі ацынкоўка паверхні звычайна не рэкамендуецца. Пры неабходнасці ацынкавання пасля гальванічнага пакрыцця неабходна правесці апрацоўку для выдалення вадароду; у адваротным выпадку шрубы могуць стаць вадароднай далікатнасцю і зламацца. Звычайная апрацоўка паверхні для прадухілення іржы і карозіі ўключае чорны аксід, цынкаванне, пакрыццё з цынкава-нікелевага сплаву, пакрыццё Dacromet, цынкава-алюмініевае пакрыццё, пакрыццё Jumeite і электрафарэтычнае чарненне.

Крок разьбы і дыяметр разьбы:
Lokko Metal Products можа забяспечыць крок разьбы UNC і UNF. Даступныя дыяметры разьбы: 4#, 5#, 6#, 8#, 10#-24UNC, /12#-24UNC, 1/4-20UNC, 5/16-18UNC, 3/8-16UNC, 7/16-14UNC і 1/2-13UNC. Даўжыня можа дасягаць 40 сантыметраў. Ніткі, як правіла, поўныя ніткі або паловы нітак, у залежнасці ад выбару кліента.
