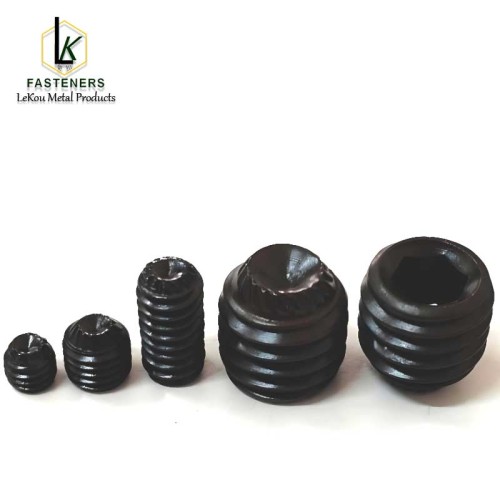

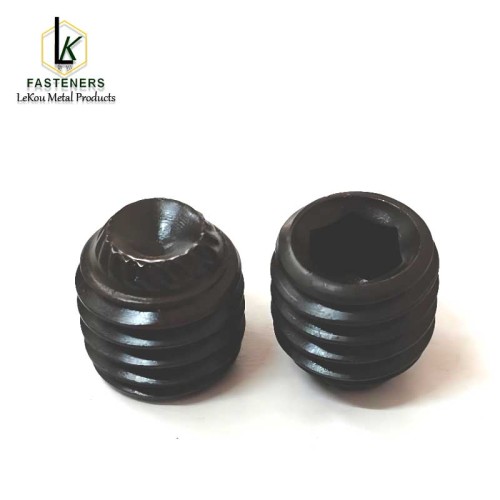

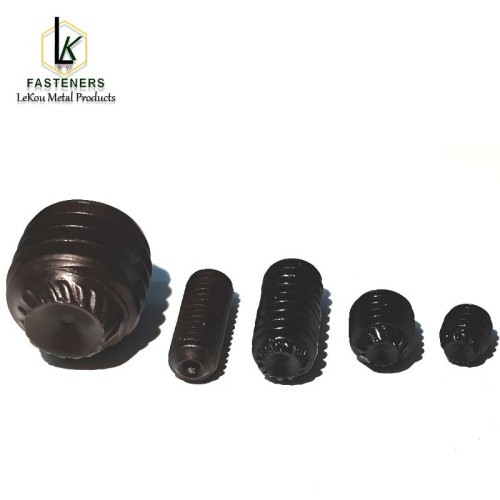

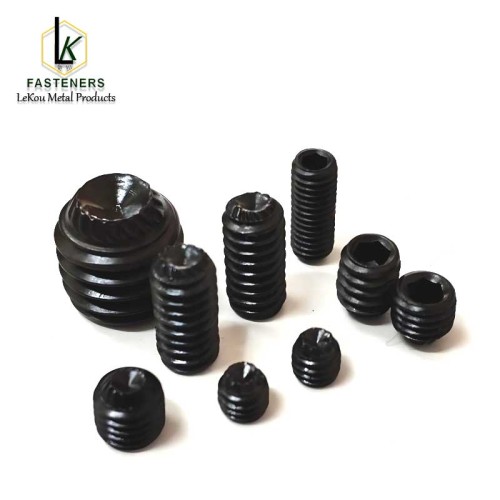

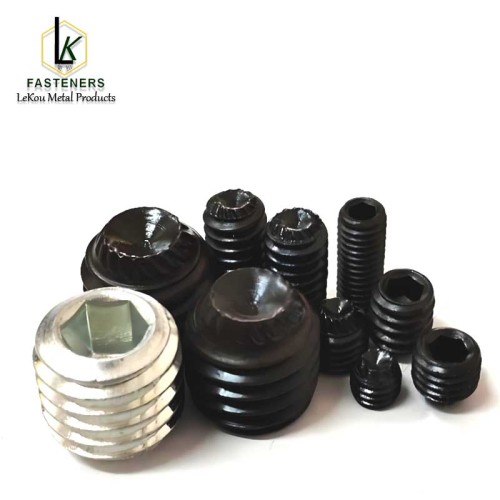

Установачныя шрубы з наканечнікам з чашкай з зубчастай фіксацыяй з легаванай сталі

Назва прадукту: усталявальныя шрубы з зубчастай фіксацыяй і гняздом

Стандартны памер: усе шрубы адпавядаюць стандарту ANSI/ASME B18.3-2012

Апісанне прадукту:

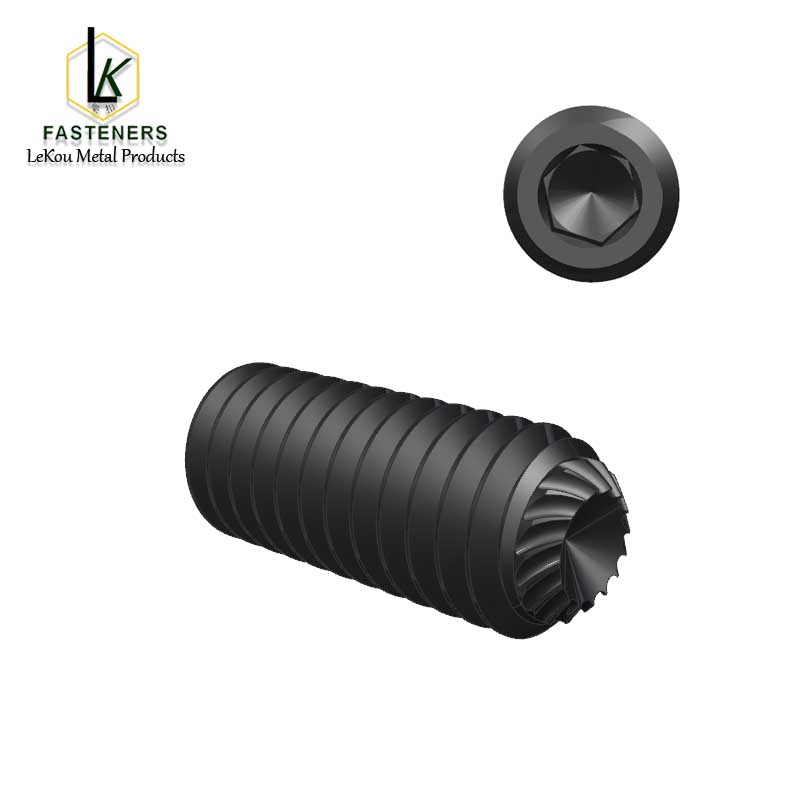

Установачныя шрубы з галоўкай і галоўкай, таксама вядомыя як шрубы з галоўкай, уяўляюць сабой крапеж без галоўкі з поўнай разьбой. Іх асноўная функцыя - фіксаваць адноснае становішча дзвюх частак, і яны звычайна выкарыстоўваюцца для размяшчэння і прадухілення кручэння валаў, колаў і кампанентаў формы. Асноўныя структурныя асаблівасці: 1. Галава: Галава не адкрытая; пасля зацягвання ён цалкам апускаецца ў патаемнае адтуліну замацаванай дэталі, не ўплываючы на ​​знешні выгляд або рух дэталі. 2. Метад прывада: кантавая паверхня ўяўляе сабой унутраную шасцігранную канаўку, для зацягвання якой патрабуецца ўнутраны шасцігранны ключ (гаечны ключ). Перадача крутоўнага моманту стабільная, і праслізгванне прадухіліць лёгка. 3. Канец: Канструкцыя ўвагнутага канца; канец - гэта круглая выемка, у адрозненне ад плоскіх або завостраных усталявальных шруб. 4. Перавагі: плошча кантакту ўмераная пры зацягванні, забяспечваючы стабільную сілу зацягвання без празмернага пашкоджання вала або спалучанай паверхні, як з завостранымі шрубамі; у параўнанні з шрубамі з плоскім канцом ціск на спалучаную паверхню больш раўнамерны. 5. Ўвагнуты тарэц: Даступны ў тыпах з накаткі і без накаткі; з накаткі (павышае вібрастойкасць і прадухіляе расхістванне) / без накаткі (абараняе спалучаную паверхню). Прынцып працы: шляхам зацягвання шрубы сіла заціску ўвагнутага канца выкарыстоўваецца для моцнага прыціскання нерухомай часткі (напрыклад, шасцярні або шківа) да апорнай часткі (напрыклад, прываднага вала), а сіла трэння выкарыстоўваецца для абмежавання адноснага кручэння або восевага зрушэння дзвюх частак; калі гэта рэльефная мадэль, узор тарца таксама будзе ўбудаваны ў спалучаную паверхню для павышэння ўстойлівасці да вібрацыі і расхіствання.

прыкладання:

Дастасавальна да некалькіх палёў, такіх як:

1. Мацаванне вала і ступіцах: напрыклад, размяшчэнне шківаў і зубчастых колаў на валах рухавіка для прадухілення слізгацення падчас працы.

2. Размяшчэнне кампанентаў формы: абмежаванне размяшчэння накіроўвалых стоек формы, паўзункоў і іншых кампанентаў, каб пазбегнуць адхіленняў пры зборцы.

3. Зборка прэцызійнага абсталявання: мацаванне ўнутраных частак невялікіх прыбораў і лічыльнікаў; канструкцыя без галавы не займае лішняга месца.

4. Прыстасаванні для інструментаў: размяшчэнне і заціск нарыхтовак на прыстасаваннях для забеспячэння стабільнага размяшчэння падчас апрацоўкі.

Стандарты прадукцыйнасці і матэрыялаў:

Прадукцыйнасць заснавана на стандартных спецыфікацыях ASTM F912 для ўставных шруб з легаванай сталі з дыяпазонам цвёрдасці па Роквеллу 45HRC-53HRC для памераў ад 0# да 2 цаляў.

Скончыць:

Чорны аксід, цынкаванне, кадміевае пакрыццё, нікеляванае пакрыццё, храмаванне, меднае пакрыццё, цынкава-нікеляванае пакрыццё,.

Адлегласць паміж разьбой і дыяметр разьбы:

Lock Metal Products прапануе крок разьбы UNC і UNF. Даступныя дыяметры разьбы ад 0#-4#, 5#, 6#, 8#, 10#-24UNC, 12#-24UNC, 1/4-20UNC, 5/16-18UNC, 3/8-16UNC і 1/2-13UNC-2 цалі. Даўжыня можа дасягаць 10 цаляў. Ніткі, як правіла, поўныя або частковыя ніткі, у залежнасці ад выбару кліента.

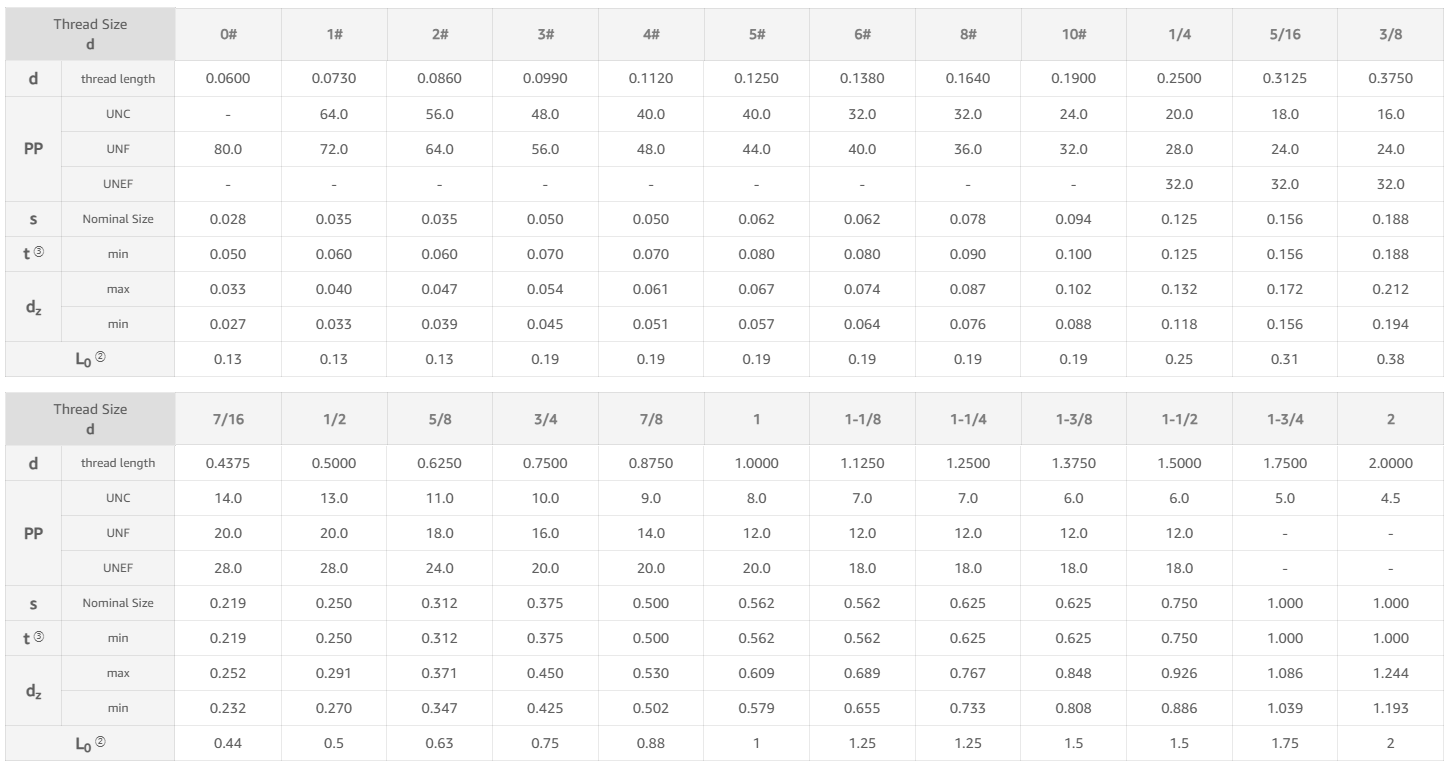

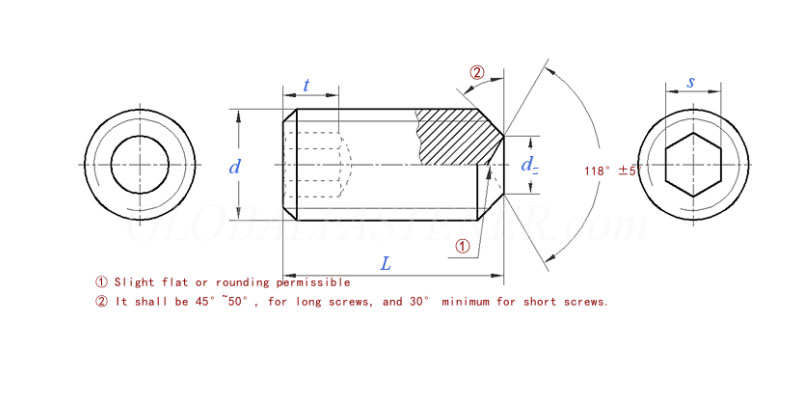

Памеры прадукту:
