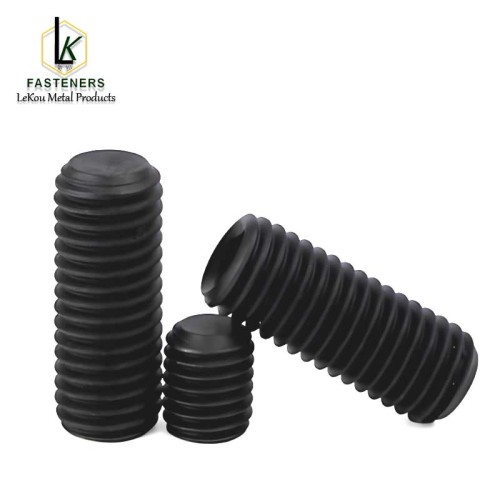

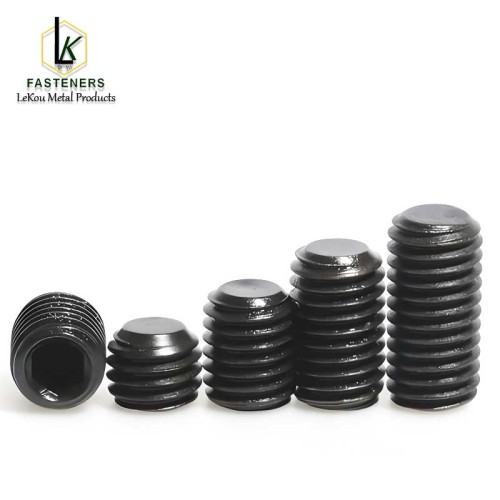

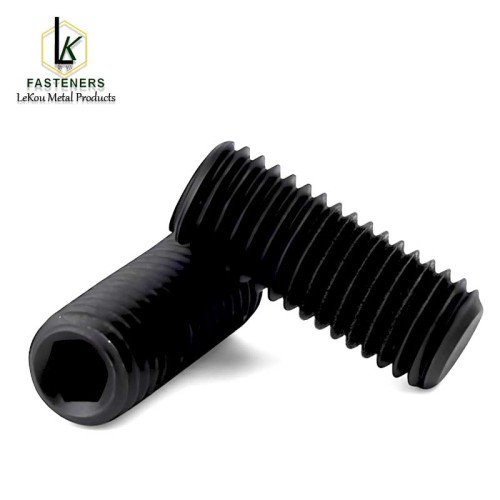

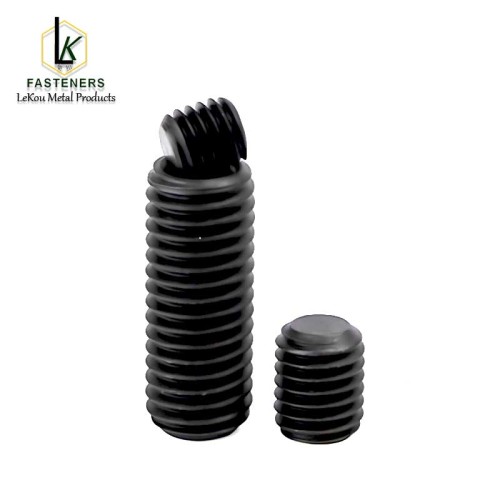

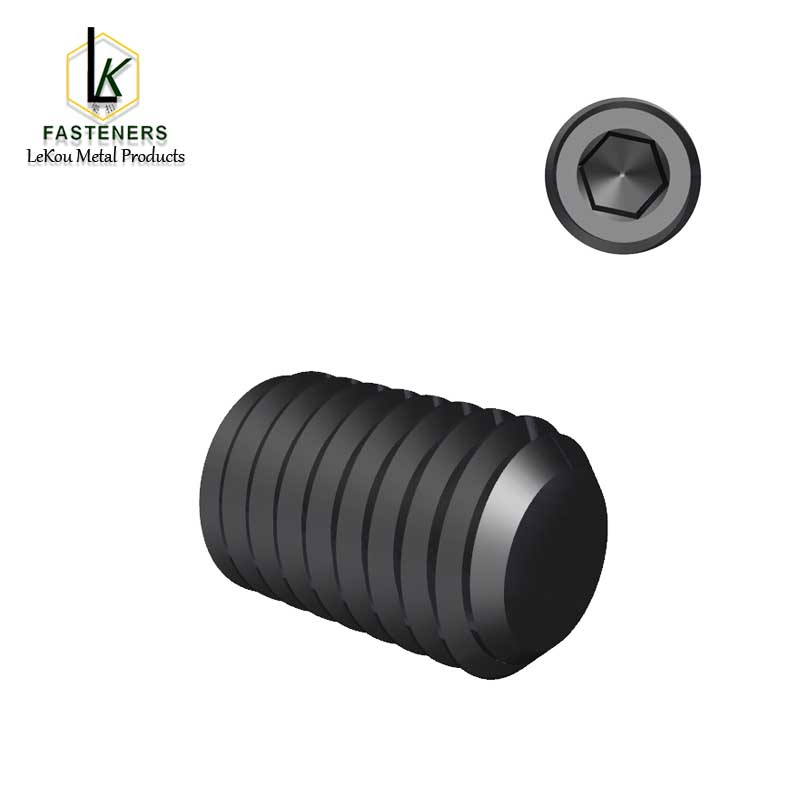

Установачныя шрубы з плоскім наканечнікам і шасціграннікам

Назва прадукту: усталявальныя шрубы з плоскай кропкай і шасціграннікам

Стандартны памер: усе шрубы адпавядаюць стандарту ASME B 18.3 (T14 FLAT) - 2012

Апісанне прадукту:

Функцыя ўсталявальнага шрубы з шасціграннай галоўкай аналагічная функцыям іншых усталявальных шруб са штыфтавым, плоскім і завостраным канцом, але ёсць некаторыя адрозненні. Асноўныя адрозненні: 1. Кантактная плоскасць: плоская цвёрдая плоскасць без паглыбленняў, якая забяспечвае кантакт паверхні з нарыхтоўкай. Як правіла, ён прадухіляе расхістванне і вібрацыю, абапіраючыся выключна на трэнне. Ён падыходзіць для статычных нагрузак і нізкай вібрацыі. 2. Прынцып фіксацыі: ён абапіраецца на сілу восевага сціску пасля закручвання шрубы без закусывання. Ён прадухіляе адноснае слізгаценне загатоўкі (вала/кола/ўтулкі) толькі праз трэнне. 3. Дастасавальныя сцэнарыі: ён мае вялікую плошчу кантакту, раўнамерную сілу сціску, не пашкоджвае паверхню нарыхтоўкі і захоўвае паверхню нарыхтоўкі ў цэласці. Ён падыходзіць для мяккіх/прэцызійных матэрыялаў (алюміній, медзь, нержавеючая сталь, прэцызійныя валы) і дэталяў, якія лёгка драпаюцца. Акрамя таго, для шруб з плоскім канцом, якія знаходзяцца ва ўмовах лёгкай вібрацыі, рэкамендуецца выкарыстоўваць клей для фіксацыі разьбы (напрыклад, Loctite 243), каб палепшыць уласцівасці супраць раскручвання.

Стандарты прадукцыйнасці і матэрыялаў:

Прадукцыйнасць заснавана на стандартных спецыфікацыях ASTM F912 для ўставных шруб з легаванай сталі з дыяпазонам цвёрдасці па Роквеллу 45HRC-53HRC для памераў ад 0# да 2 цаляў.

Скончыць:

Чорны аксід, цынкаванне, кадміевае пакрыццё, нікеляванае пакрыццё, храмаванне, меднае пакрыццё, цынкава-нікеляванае пакрыццё,.

Адлегласць паміж разьбой і дыяметр разьбы:

Lock Metal Products прапануе крок разьбы UNC і UNF. Даступныя дыяметры разьбы ад 0#-4#, 5#, 6#, 8#, 10#-24UNC, 12#-24UNC, 1/4-20UNC, 5/16-18UNC, 3/8-16UNC і 1/2-13UNC-2 цалі. Даўжыня можа дасягаць 10 цаляў. Ніткі, як правіла, поўныя або частковыя ніткі, у залежнасці ад выбару кліента.

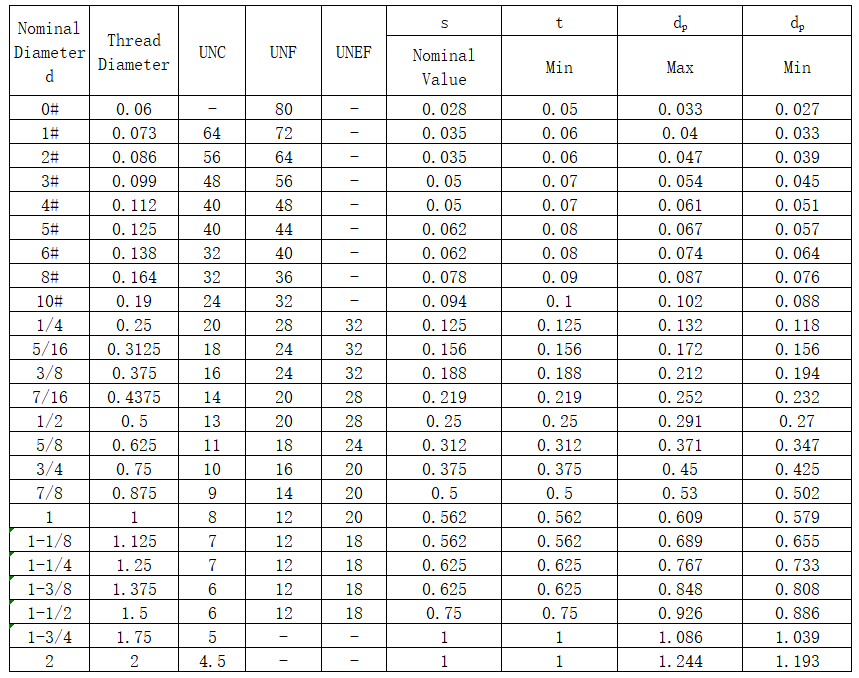

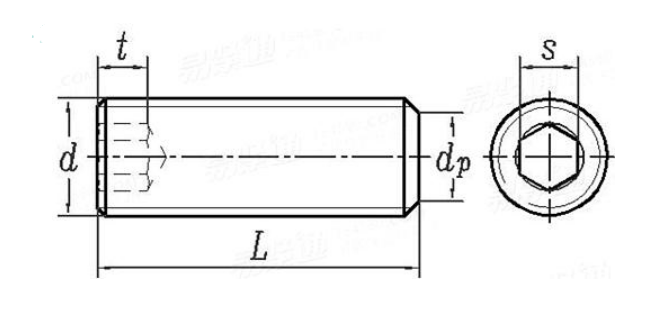

Памеры прадукту:
