Установачныя шрубы з шасцігранным нутраным ключом

Назва прадукту: усталявальныя шрубы з шасціграннай шасціграннай галоўкай і галоўкай

Стандартны памер: усе шрубы адпавядаюць стандарту ASME B 18.3 (T14) - 2012

Апісанне прадукту:

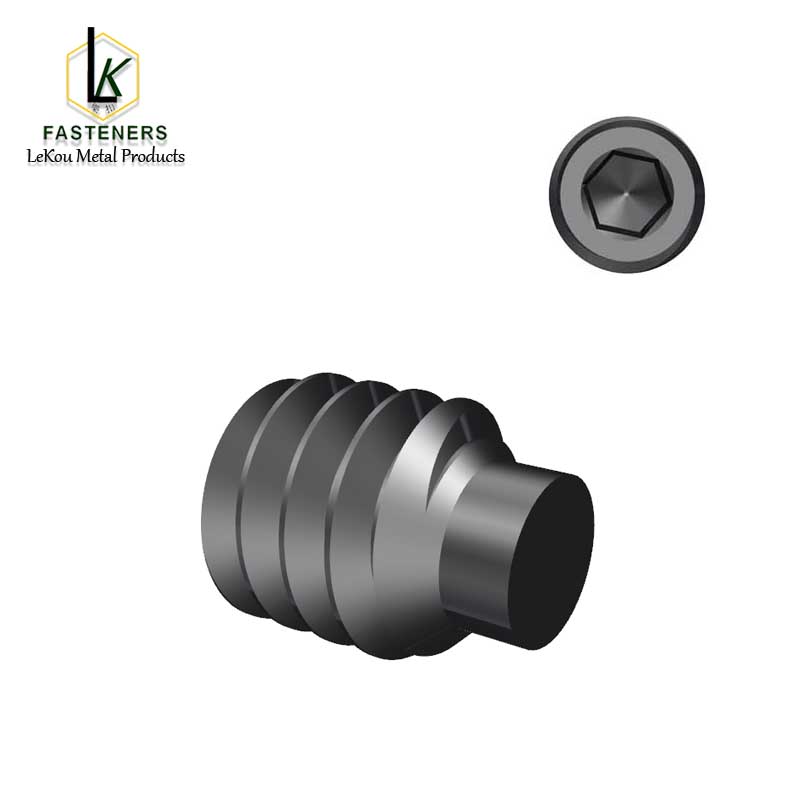

Наканечнік шрубы Grub - гэта суцэльная цыліндрычная форма з дыяметрам, крыху меншым за асноўны дыяметр разьбы шрубы. Цыліндрычная паверхня гладкая і без вастрыёў. Падчас выкарыстання дэталь, якая фіксуецца, павінна быць папярэдне апрацавана з патайнай адтулінай або канаўкай, якая супадае з цыліндрычным канцом; у адваротным выпадку ён не можа быць эфектыўна зафіксаваны (ён схільны саслізгванню). Прынцып зацягвання: зацягванне павярхоўнага кантакту/лінейнага кантакту — цыліндрычны канец непасрэдна ўпіраецца ў загадзя зробленае патайнае адтуліну/пазу дэталі, якую трэба зафіксаваць. Высілак сціску перадаецца праз сутыкальную паверхню цыліндру і патаемнае адтуліну, якое абмяжоўвае кругавое кручэнне і восевае перамяшчэнне замыкаемай дэталі. Высокая дакладнасць пазіцыянавання: дакладная падганянне паміж цыліндрычным канцом і патаемным адтулінай можа забяспечыць суаксіяльнасць і дакладнасць пазіцыянавання па акружнасці дэталі, якую трэба зафіксаваць (напрыклад, утулкі і шасцярні). Добрая паўтаральнасць разборкі і зборкі: сіла фіксацыі не залежыць ад пластычнай дэфармацыі, і эфект фіксацыі застаецца практычна нязменным пасля шматразовай разборкі і зборкі.

Стандарты прадукцыйнасці і матэрыялаў:

Прадукцыйнасць заснавана на стандартных спецыфікацыях ASTM F912 для ўставных шруб з легаванай сталі з дыяпазонам цвёрдасці па Роквеллу 45HRC-53HRC для памераў ад 0# да 2 цаляў.

Скончыць:

Чорны аксід, цынкаванне, кадміевае пакрыццё, нікеляванае пакрыццё, храмаванне, меднае пакрыццё, цынкава-нікеляванае пакрыццё,.

Адлегласць паміж разьбой і дыяметр разьбы:

Lock Metal Products прапануе крок разьбы UNC і UNF. Даступныя дыяметры разьбы ў дыяпазоне ад 0#-4#, 5#, 6#, 8#, 10#-24UNC, 12#-24UNC, 1/4-20UNC, 5/16-18UNC, 3/8-16UNC, 1/2-13UNC-2 цалі. Даўжыня можа дасягаць 10 цаляў. Ніткі, як правіла, суцэльныя або паўніткі, у залежнасці ад выбару кліента.。

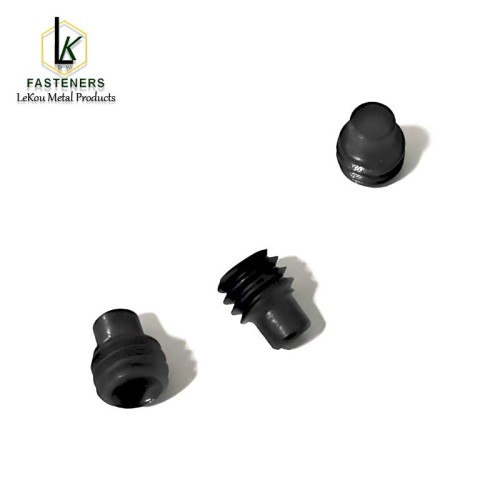

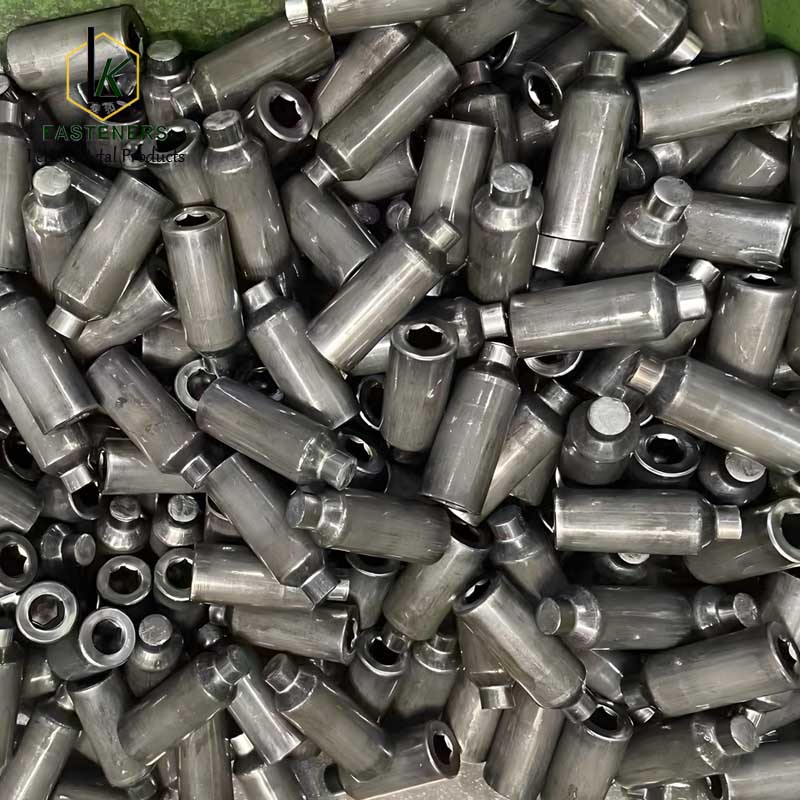

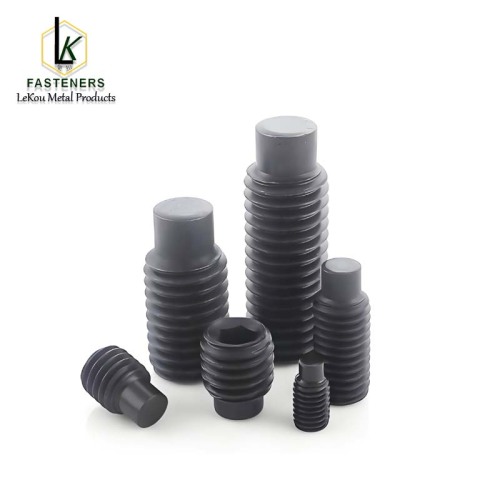

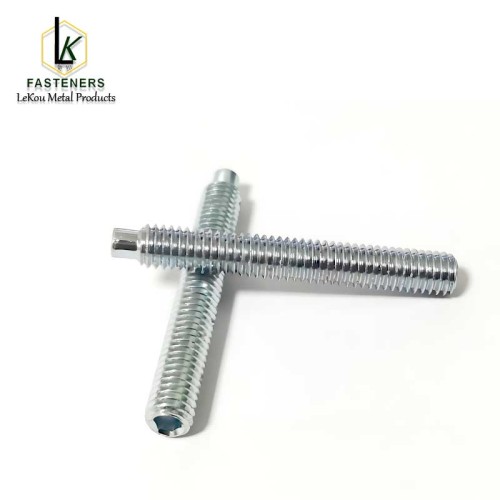

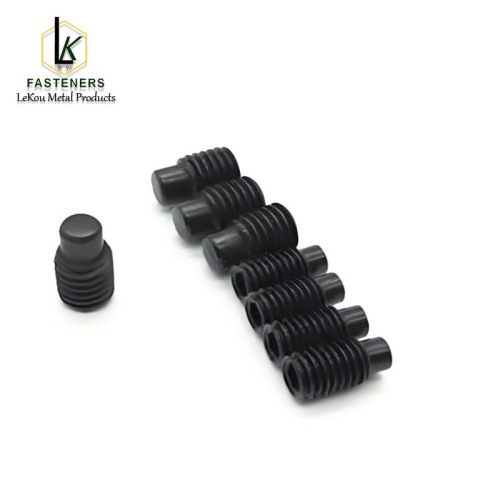

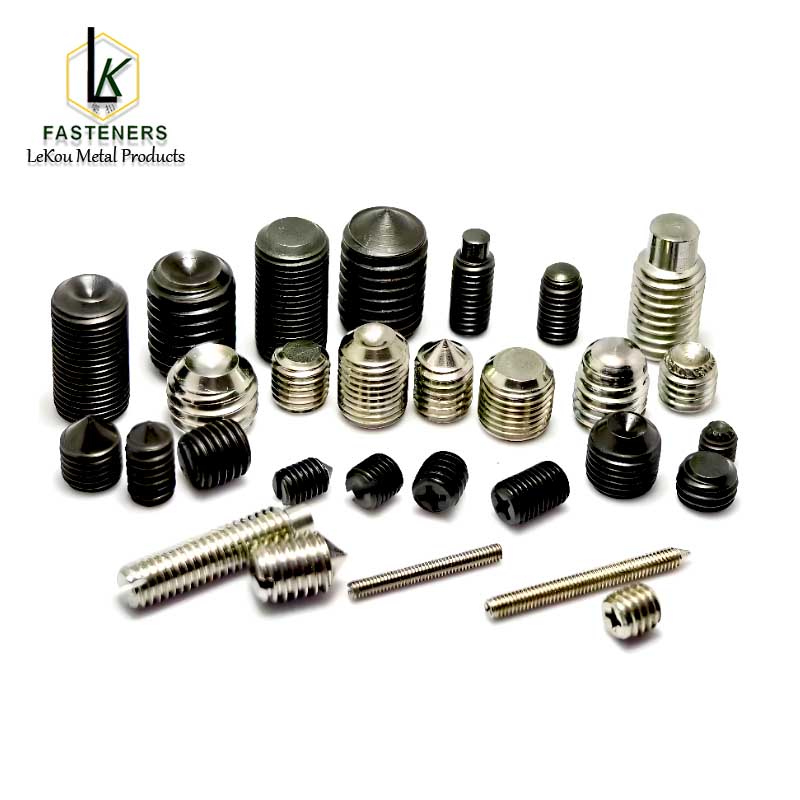

Выявы прадукту:

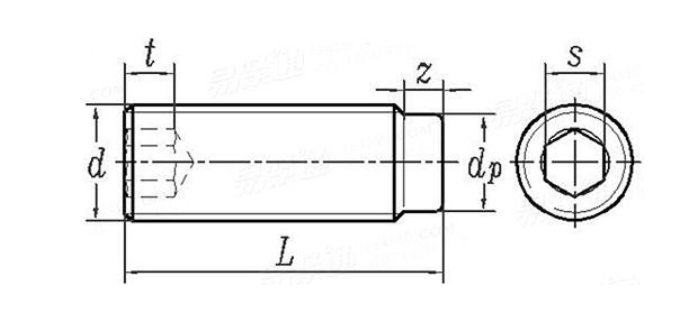

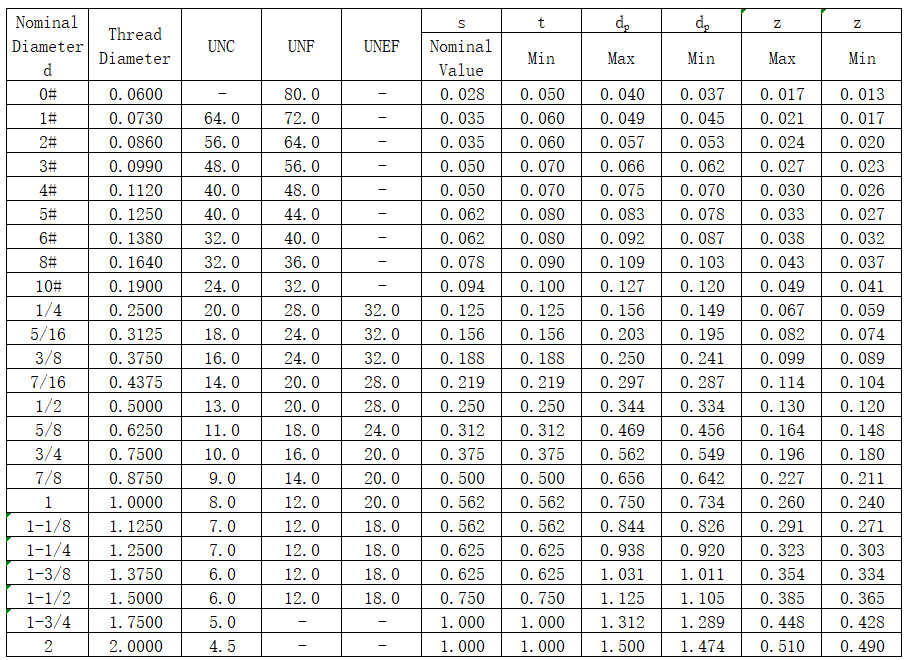

Памеры прадукту:
